Паяные пластинчатые теплообменники (ППТО) широко используются в качестве конденсаторов и испарителей в холодильных установках, системах кондиционирования и тепловых насосах. Они отличаются высокой эффективностью, компактностью и надежностью. Рассмотрим их применение и особенности.
1. Паяный пластинчатый теплообменник как конденсатор
-
Функция: Преобразование газообразного хладагента в жидкое состояние с выделением тепла.
-
Принцип работы:
-
Газообразный хладагент высокой температуры поступает в теплообменник.
-
Тепло передается охлаждающей среде (воде или воздуху) через пластины.
-
Хладагент конденсируется и выходит в жидкой фазе.
-
-
Особенности:
-
Высокая эффективность теплообмена благодаря большой площади поверхности пластин.
-
Компактная конструкция.
-
Возможность работы при высоких давлениях.
-
-
Типичные параметры:
-
Температура конденсации: 35–45 °C (зависит от хладагента и условий работы).
-
Температура охлаждающей воды: 25–35 °C.
-
Переохлаждение хладагента: 3–7 °C.
-
2. Паяный пластинчатый теплообменник как испаритель
-
Функция: Преобразование жидкого хладагента в газообразное состояние с поглощением тепла.
-
Принцип работы:
-
Жидкий хладагент низкой температуры поступает в теплообменник.
-
Тепло поглощается из охлаждаемой среды (воды или воздуха).
-
Хладагент испаряется и выходит в газообразной фазе.
-
-
Особенности:
-
Высокая эффективность теплообмена.
-
Компактность и легкость обслуживания.
-
Возможность работы при низких температурах.
-
-
Типичные параметры:
-
Температура испарения: -10 °C до +10 °C (зависит от хладагента и условий работы).
-
Температура охлаждаемой воды: 5–15 °C.
-
Перегрев хладагента: 5–10 °C.
-

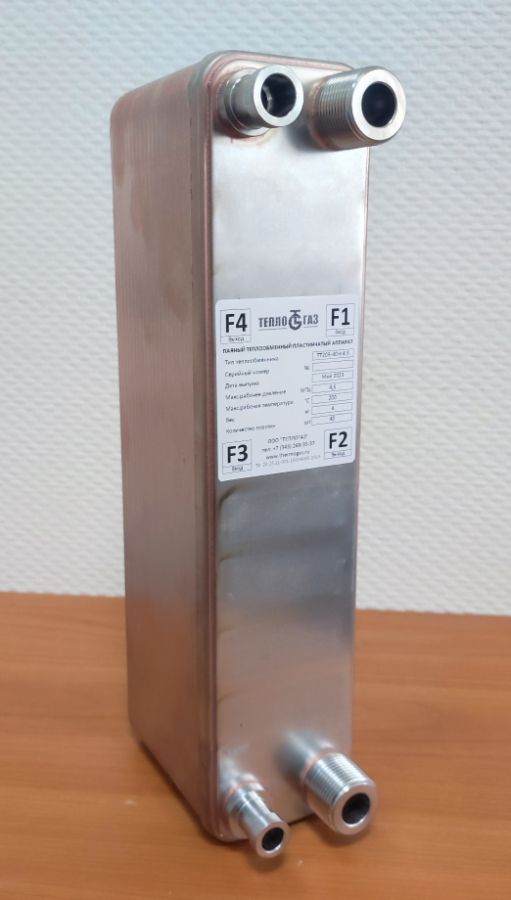

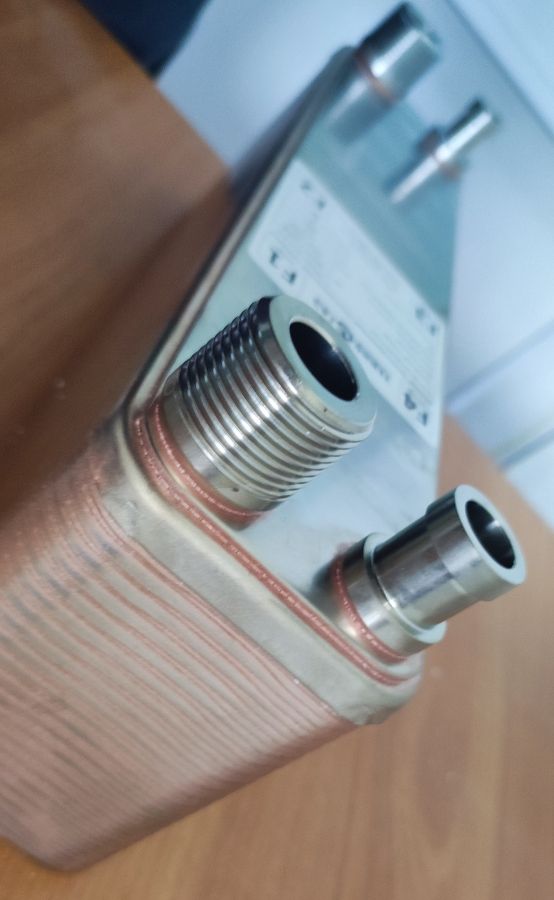

3. Конструкция паяных пластинчатых теплообменников
-
Пластины: Изготавливаются из нержавеющей стали, титана или других коррозионно-стойких материалов. Поверхность пластин гофрирована для увеличения турбулентности и улучшения теплообмена.
-

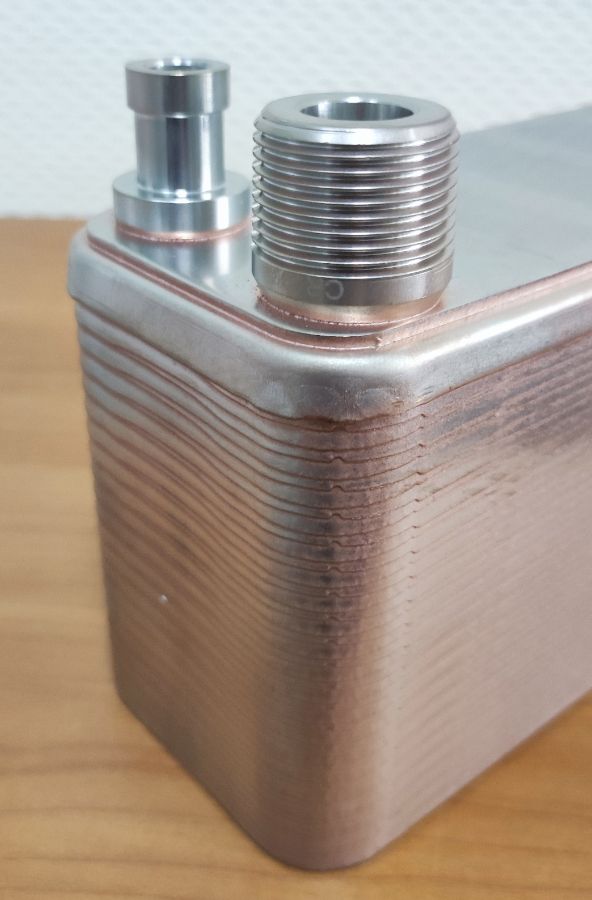

Паяные соединения: Пластины соединены методом пайки (обычно с использованием меди или никеля), что обеспечивает высокую прочность и герметичность.
-
Компактность: ППТО занимают меньше места по сравнению с кожухотрубными теплообменниками.
4. Преимущества ППТО
-
Высокая эффективность теплообмена.
-
Компактные размеры.
-
Низкие потери давления.
-
Надежность и долговечность.
-
Возможность работы с различными хладагентами (включая R-404A, R-134a, R-410A и др.).
-
Легкость монтажа и обслуживания.
5. Области применения
-
Конденсаторы:
-
Холодильные установки.
-
Системы кондиционирования воздуха.
-
Тепловые насосы.
-
-
Испарители:
-
Чиллеры.
-
Системы охлаждения воды.
-
Промышленные процессы, требующие охлаждения.
-
7. Пример подбора ППТО
Для подбора паяного теплообменника необходимо учитывать:
-
Тепловую нагрузку (кВт).
-
Температурные параметры (температура конденсации/испарения, температура воды/воздуха).
-
Допустимые потери давления на стороне хладагента и воды.
-
Тип хладагента (например, R-404A, R-134a).
Пример:
-
Хладагент: R-404A.
-
Тепловая нагрузка: 50 кВт.
-
Температура конденсации: 40 °C.
-
Температура воды на входе: 25 °C, на выходе: 35 °C.
-
Потери давления: не более 0,5 бар на стороне воды и 1 бар на стороне хладагента.
На основе этих данных производитель наша компани подберет подходящую модель ППТО.
8. Рекомендации
-
Убедитесь, что теплообменник рассчитан на работу с выбранным хладагентом.
-
Проверьте соответствие параметров давления и температуры.
-
Учитывайте возможность загрязнения воды и предусмотрите фильтры.
Если у вас есть конкретные параметры или задачи, нспециалисты нашей компаниипомогут вам с расчетами или рекомендациями!
