Среднелогарифмический температурный напор (LMTD)

В пластинчатом теплообменнике среднелогарифмический температурный напор (LMTD - Logarithmic Mean Temperature Difference) используется для определения средней разности температур между горячим и холодным теплоносителями. Это ключевой параметр для расчета теплопередачи и проектирования теплообменника.

Особенности LMTD в пластинчатом теплообменнике:

1. Пластинчатые теплообменники могут работать в различных схемах потоков: противоток, прямоток, перекрестный поток или их комбинации.

2. В отличие от кожухотрубных теплообменников, в пластинчатых чаще используется противоточная схема, так как она обеспечивает наибольшую эффективность.

3. Если потоки не являются чисто противоточными или прямоточными, используется поправочный коэффициент F для корректировки LMTD.

Формула LMTD для пластинчатого теплообменника:

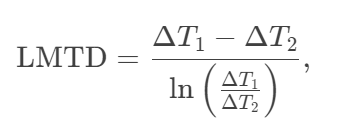

1. Базовая формула LMTD (для противоточного или прямоточного теплообменника):




   где:

   • ΔT1 — разность температур на входе,

   • ΔT2 — разность температур на выходе.

2. С учетом поправочного коэффициента F(для сложных схем потоков):

   LMTDскорр = F⋅LMTD.

   Поправочный коэффициент F зависит от схемы потоков и безразмерных параметров P и R

Пример расчета LMTD для пластинчатого теплообменника:

Предположим, что:

• Горячий теплоноситель: Th1=90°C (вход), Th2=50°C(выход).

• Холодный теплоноситель: Tc1=20°C (вход), Tc2=40°C (выход).

1. Рассчитаем разности температур:

   • ΔT1 = Th1−Tc2 = 90−40= 50°C,

     ΔT2 = Th2−Tc1 = 50−20 =30°C.

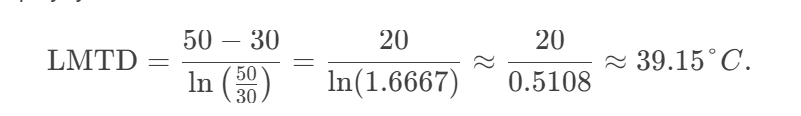

2. Подставим в формулу LMTD:

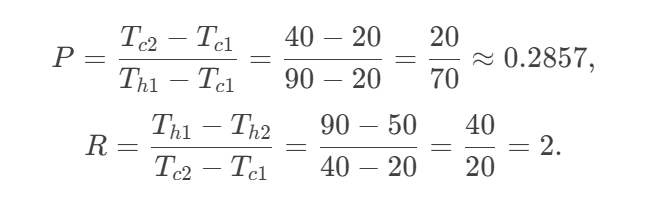

3. Если схема потоков не является чисто противоточной, используем поправочный коэффициент $F$. Для его определения необходимо рассчитать параметры P и $R$:




   По графикам или таблицам для пластинчатых теплообменников находим $F$ (обычно $F$ находится в диапазоне 0.8–1.0 для эффективных схем).

4. Если F=0.9, то скорректированный LMTD:

   LMTDскорр=0.9⋅39.15≈35.24°C.

Важные моменты:

1. Поправочный коэффициент F зависит от конструкции теплообменника и схемы потоков. Его значение должно быть как можно ближе к 1 (идеальный случай).

2. В пластинчатых теплообменниках часто достигается высокая эффективность за счет большой площади теплообмена и турбулентного течения.

3. Если F<0.75,  это указывает на неэффективную схему потоков, и конструкцию теплообменника следует пересмотреть.

Оптимальный среднелогарифмический температурный напор (LMTD) в теплообменнике зависит от конкретных условий работы, типа теплообменника и экономических соображений. Однако существуют общие рекомендации и практические диапазоны, которые помогают проектировать эффективные системы.

Рекомендуемые значения LMTD:

1. Типичный диапазон LMTD:

   • Для большинства промышленных теплообменников LMTD обычно находится в диапазоне 10–30°C.

   • Для высокоэффективных систем (например, в энергетике или химической промышленности) LMTD может быть ниже, около 5–10°C.

2. Минимальное значение LMTD:

   • Минимальное значение LMTD ограничивается экономической целесообразностью. Если LMTD слишком низкий (например, менее 5°C), это требует значительного увеличения площади теплообмена, что приводит к росту капитальных затрат на оборудование.

   • В некоторых случаях (например, в системах рекуперации тепла) LMTD может быть снижен до 3–5°C, но это требует тщательного анализа.

3. Максимальное значение LMTD:

   • Слишком высокий LMTD (например, более 50°C) может указывать на неэффективное использование тепловой энергии или высокие температурные градиенты, что может привести к термическим напряжениям в материалах теплообменника.

Факторы, влияющие на выбор оптимального LMTD:

1. Тип теплообменника:

   • В пластинчатых теплообменниках LMTD обычно ниже (5–20°C), так как они имеют высокий коэффициент теплопередачи.

   • В кожухотрубных теплообменниках LMTD может быть выше (10–30°C), так как их конструкция менее эффективна.

2. Экономические соображения:

   • Чем ниже LMTD, тем больше требуется площадь теплообмена, что увеличивает стоимость оборудования.

   • Чем выше LMTD, тем меньше площадь теплообмена, но это может привести к увеличению эксплуатационных затрат (например, из-за более высоких температурных градиентов).

3. Термические ограничения:

   • Высокие значения LMTD могут вызывать термические напряжения в материалах, что снижает срок службы оборудования.

   • Низкие значения LMTD требуют более точного контроля температур и могут быть сложны в реализации.

4. Энергетическая эффективность:

   • В системах рекуперации тепла (например, в тепловых насосах или системах утилизации тепла) LMTD стараются минимизировать, чтобы максимально использовать доступное тепло.

Примеры применения:

1. Промышленные теплообменники:

   • LMTD обычно составляет 10–30°C.

   • Например, в нефтехимической промышленности LMTD может быть около 20°C.

2. Системы рекуперации тепла:

   • LMTD может быть снижен до 3–10°C для максимального использования тепловой энергии.

3. Энергетика:

   • В паровых конденсаторах LMTD обычно составляет 5–15°C.

Как выбрать оптимальный LMTD:

1. Проведите тепловой расчет, определив требуемую тепловую нагрузку и температуры теплоносителей.

2. Оцените экономическую целесообразность, сравнивая капитальные затраты (площадь теплообмена) и эксплуатационные расходы.

3. Убедитесь, что выбранное значение LMTD соответствует термическим и конструктивным ограничениям.
