Теплообменник TG116

Продукция
Разборные пластинчатые теплообменники
Пластинчатый теплообменник TG116
Теплообменник TG116
1 554 900 ₽
Выбрать количество пластин (n)
Выберите параметр
Выбрать количество пластин (n)
Выбрать рабочее давление
Выберите параметр
Выбрать рабочее давление

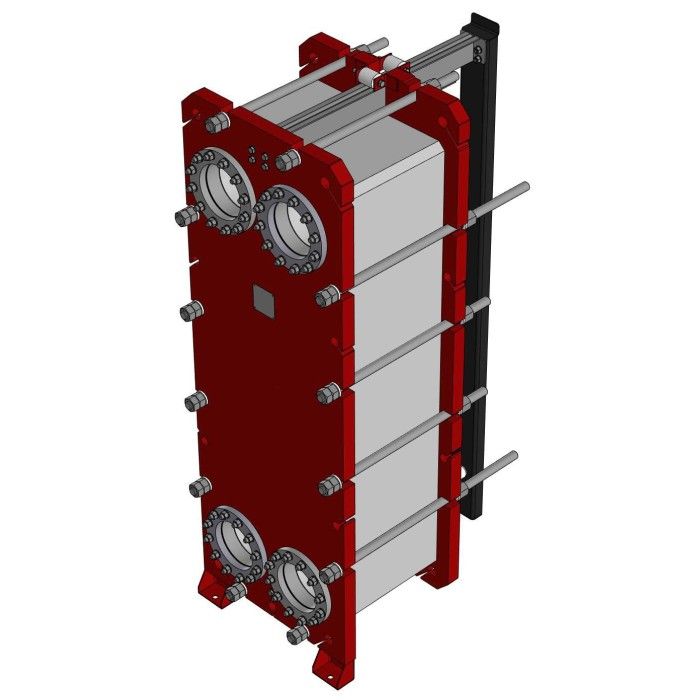

Разборный пластинчатый теплообменник TG116

Площадь теплообменника   от 50 до 555 m2

Расход до 1000 м3/ч

Количество пластин от 51 до 551 шт.

Материал пластин AISI316/AISI304 Титан

Материал уплотнений EPDM/NBR

Толщина пластин 0,5/0,6 мм

Присоединения:  Фланец  Ду200/250

Исполнения: 1, 2, 3, 4 ходовой , моноблок

Разборный пластинчатый теплообменник TG116

Площадь теплообменника   от 50 до 555 m2

Расход до 1000 м3/ч

Количество пластин от 51 до 551 шт.

Материал пластин AISI316/AISI304 Титан

Материал уплотнений EPDM/NBR

Толщина пластин 0,5/0,6 мм

Присоединения:  Фланец  Ду200/250

Исполнения: 1, 2, 3, 4 ходовой , моноблок
Описание
Описание

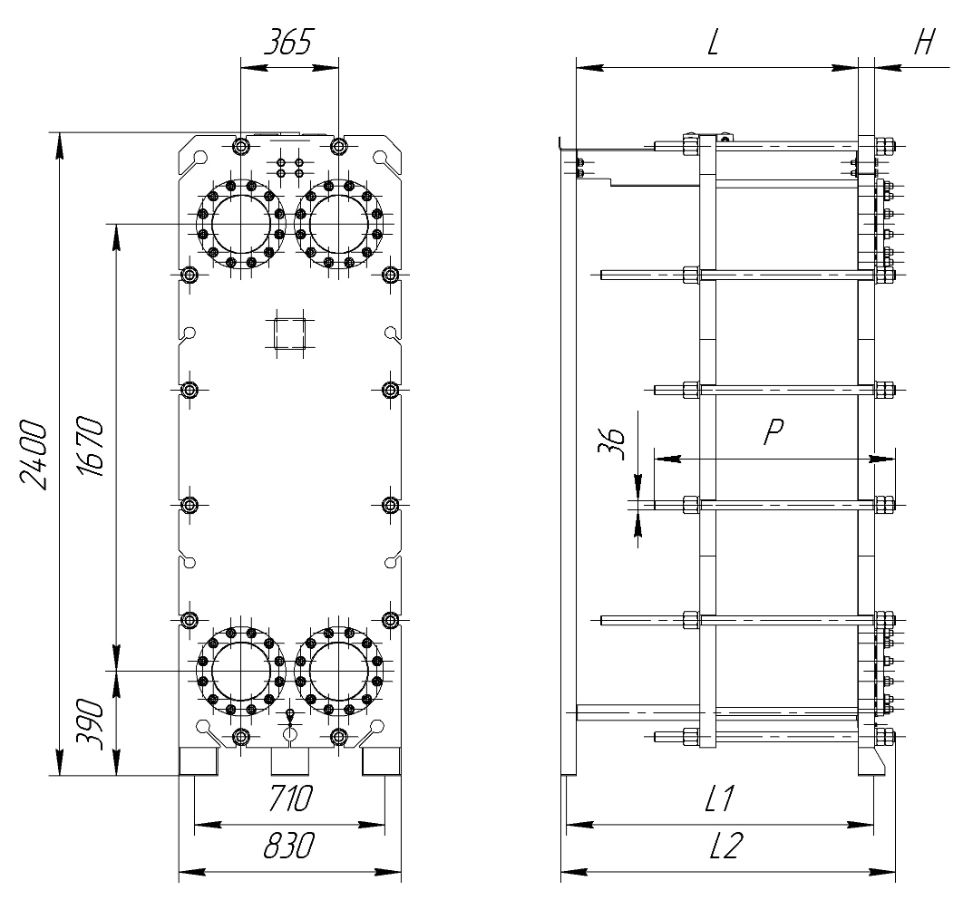

Технические характиристики и габаритные размеры теплообменника TG116 Ду200/250

N - количество пластин

n M P L L1 L2
До 51 36 12x500 550 755 775
53-101 4х600   8х750 800 1005 1025
103-151 4х750   8х1100 1050 1255 1275
153-201 4х1100  8х1300 1300 1505 1525
203-251 4х1300  8х1500 1550 1755 1775
253-301 4x1500  8x1750 1800 2005 2025
303-401 4x1800  8x2200 2300 2505 2525
403-551 4x2400  8x3000 3050 3255 3275

H=60mm  PN16

H=50mm  PN10
