138 875 ₽

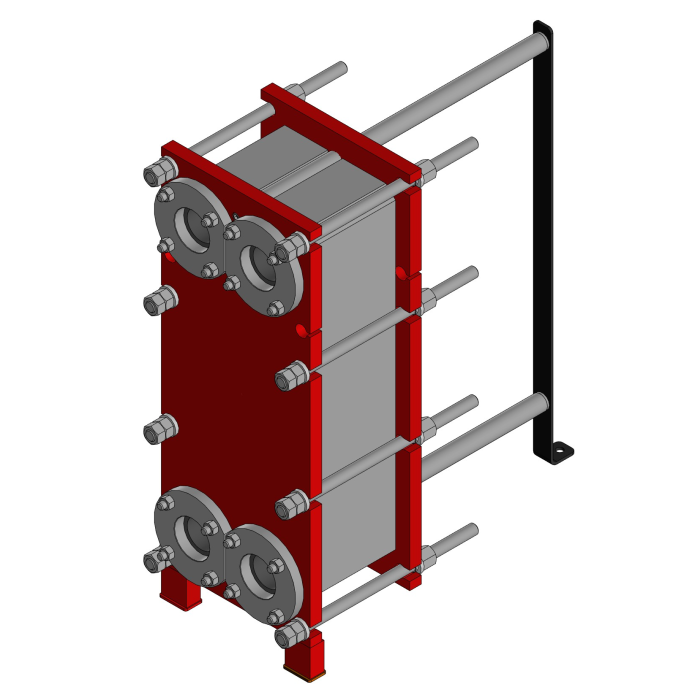

Разборный пластинчатый теплообменник TG17
Площадь теплообменника от 1,85 до 39 m2
Расход до 90м3/ч
Количество пластин от 11 до 251 шт.
Материал пластин AISI316/AISI304 Титан
Материал уплотнений EPDM/NBR
Толщина пластин 0,5/0,6 мм
Присоединения: Фланец Ду80 Ду65
Исполнения: 1, 2, 3, 4 ходовой , моноблок

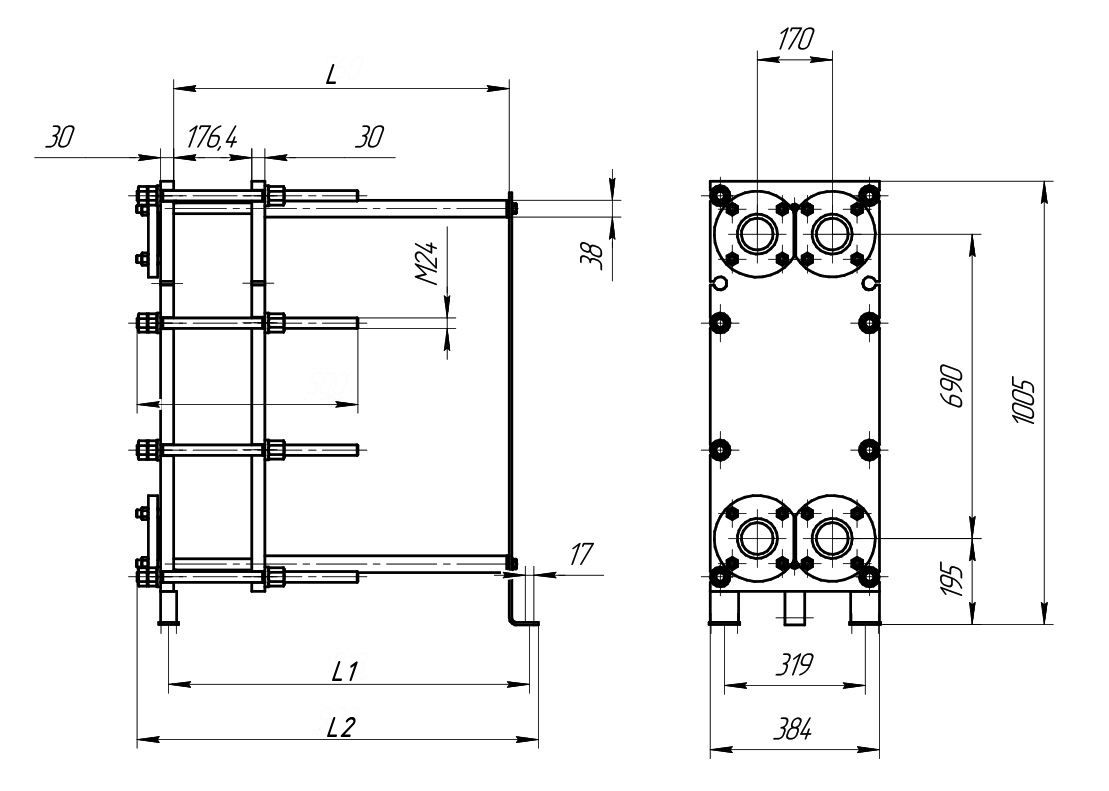

Технические характиристики и габаритные размеры теплообменника TG17 Ду 65, 80
n - количество пластин
| n | M | P | L | L1 | L2 |
| До 25 | 24 | 8x350 | 500 | 465 | 715 |
| 27-51 | 8х500 | 750 | 715 | 965 | |
| 53-101 | 8х750 | 1000 | 965 | 1215 | |
| 103-151 | 8х1000 | 1250 | 1215 | 1465 | |
| 153-201 | 8х1450 | 1450 | 1465 | 1715 |
Теплообменник TG17.pdf
2.1 Мб, 27 мая в 13:55
