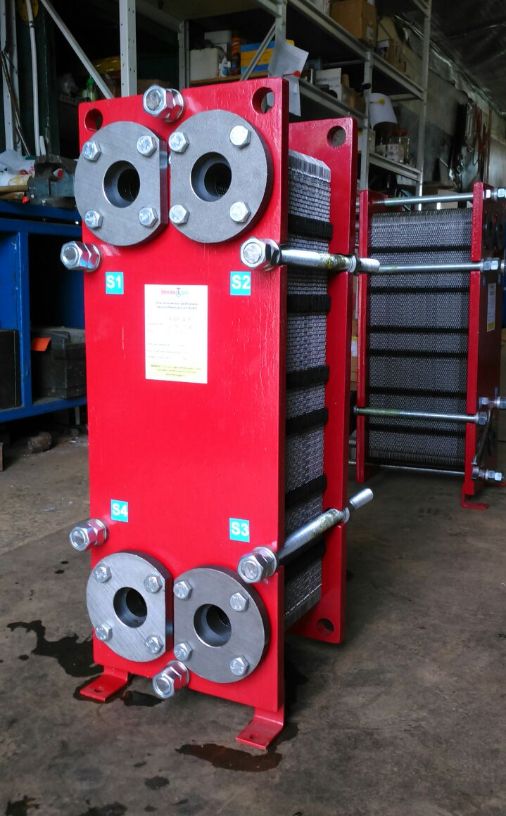

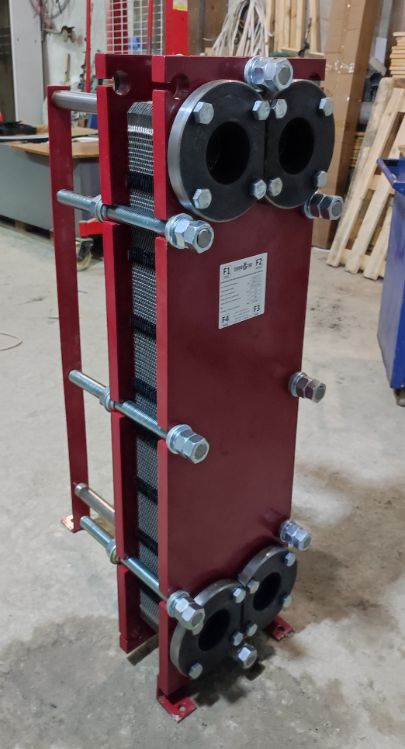

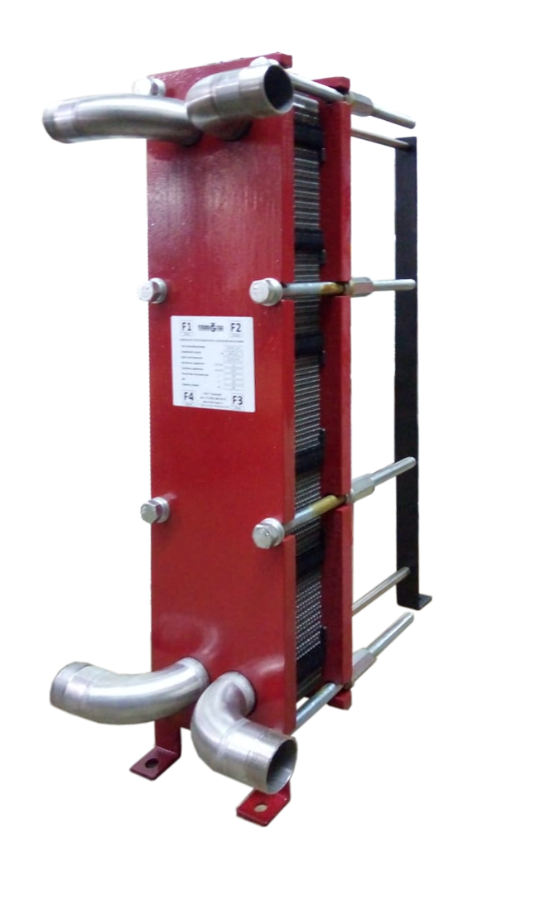

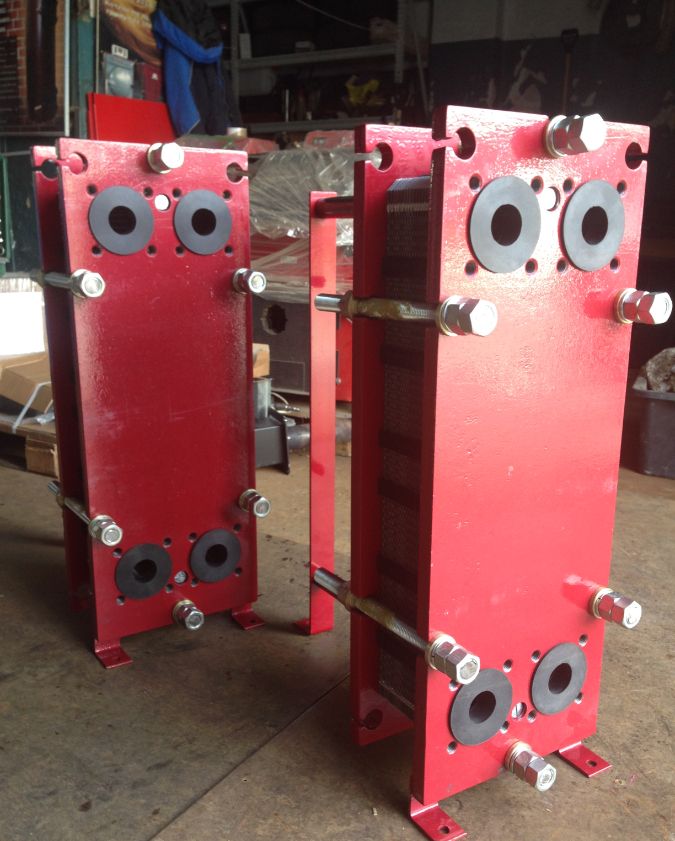

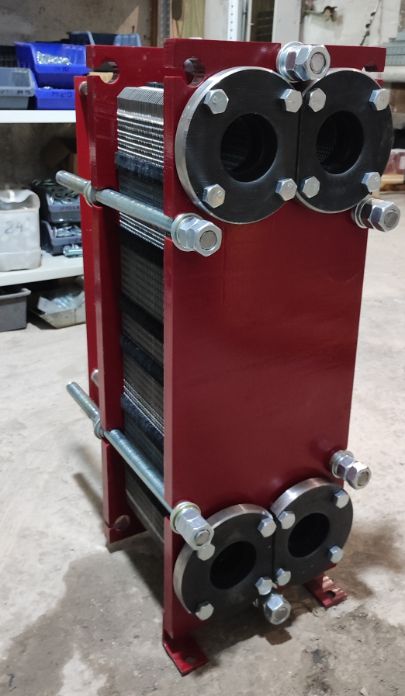

Разборный пластинчатый теплообменник - как это работает

Одним из основных преимуществ пластинчатых и рамных теплообменников является их высокая тепловая эффективность. Из-за большой площади поверхности, создаваемой сложенными пластинами, пластинчатые и рамные теплообменники занимают меньше места.

Еще одним преимуществом пластинчатых и рамных теплообменников является их гибкость. Пластины можно снимать и чистить, что упрощает техническое обслуживание и ремонт. Пластины можно заменить или перенастроить в соответствии с изменениями расхода жидкости или требований к теплопередаче.

ТИП ПЛАСТИНЧАТО-РАМНЫХ ТЕПЛООБМЕННИКОВ

Существует несколько типов пластинчатых и рамных теплообменников, каждый из которых предназначен для конкретных применений. Наиболее распространенными типами являются:

- Пластинчатые теплообменники с резиновыми уплотнениями: используйте эластомерные прокладки для уплотнения пластин друг с другом.

- Сварные пластинчатые теплообменники: пластины свариваются вместе, образуя герметичный блок.

- Паяные пластинчатые теплообменники: пластины соединены вместе с помощью сплава для пайки, образуя герметичный блок.

При выборе пластинчато-рамного теплообменника важно учитывать типы используемых жидкостей. Это включает их температуру, давление и количество тепла, которое необходимо передать. Выбор подходящего теплообменника зависит от конкретного применения и условий эксплуатации.

ПАДЕНИЕ ДАВЛЕНИЯ В ПЛАСТИНЧАТЫХ И РАМНЫХ ТЕПЛООБМЕННИКАХ

Падение давления в пластинчато-рамном теплообменнике (PHE) может произойти по нескольким причинам. Некоторые распространенные причины включают:

- Загрязнение. Со временем частицы и другие загрязняющие вещества могут скапливаться на пластинах теплообменника, снижая их эффективность и создавая перепад давления.
- Повреждение пластины. Поврежденные или погнутые пластины могут нарушить поток жидкости и вызвать падение давления.
- Неправильная сборка. Если пластины собраны неправильно, уплотнение между пластинами будет негерметичным, что приведет к падению давления.
- Засорение: Если жидкость содержит частицы, которые могут застревать в теплообменнике, это может привести к засорению каналов и падению давления.
- Неправильная конструкция. Возможно, он не справляется со скоростью потока или давлением жидкости, что приводит к падению давления.
- Недостаточный расход жидкости. Возможно, не удается поддерживать постоянный поток через теплообменник, что приводит к падению давления.
- Изношенный или неисправный насос. Возможно, он не способен обеспечивать достаточное давление для поддержания потока через теплообменник, что приводит к падению давления.

Важно контролировать падение давления. Это указывает на то, что теплообменник работает неправильно и, возможно, нуждается в очистке, ремонте или замене. Если не устранить перепад давления, это может привести к снижению эффективности теплопередачи, увеличению эксплуатационных расходов и может привести к повреждению теплообменника.

Пластинчато-рамный теплообменник является надежным и эффективным средством передачи тепла между двумя жидкостями. Они широко используются в различных областях применения. Часто они являются лучшим выбором, когда пространство ограничено и требуется высокая тепловая эффективность.
