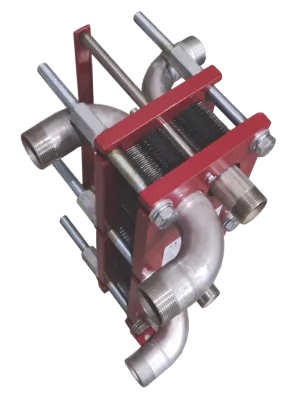

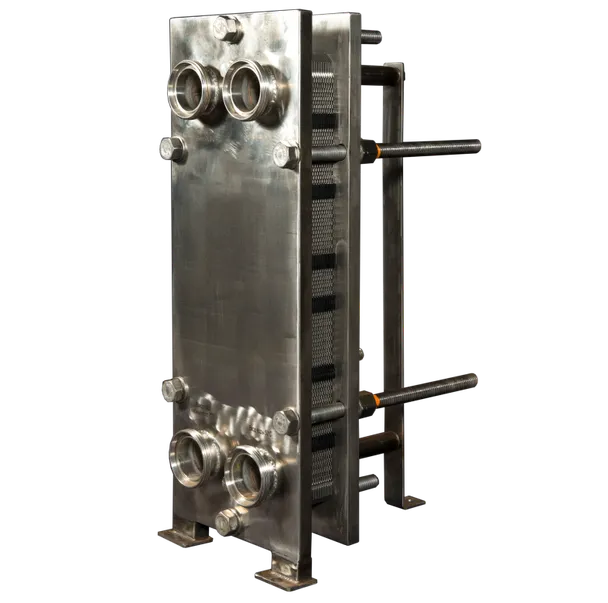

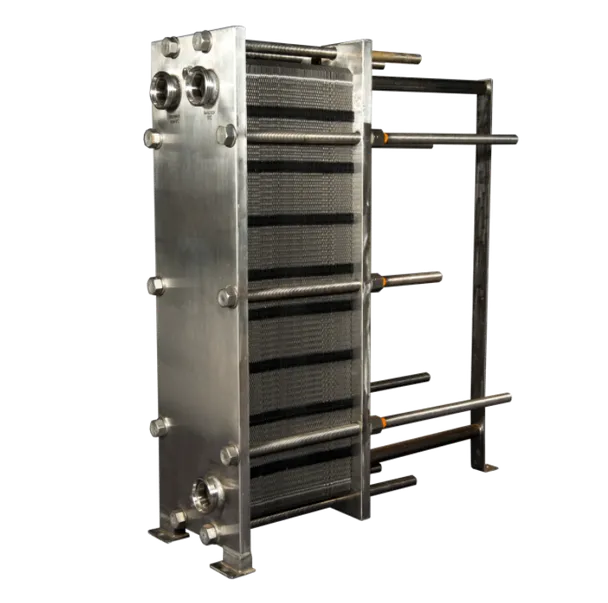

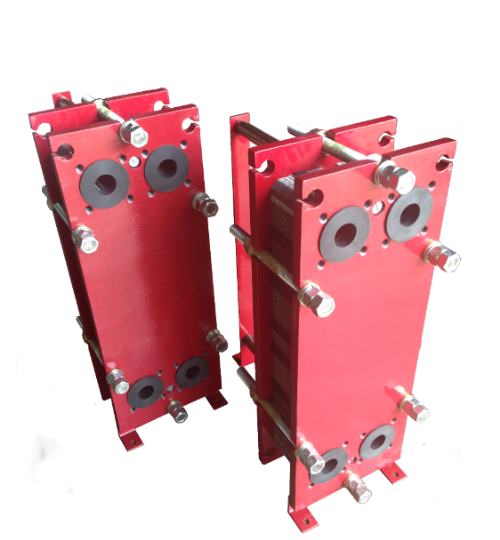

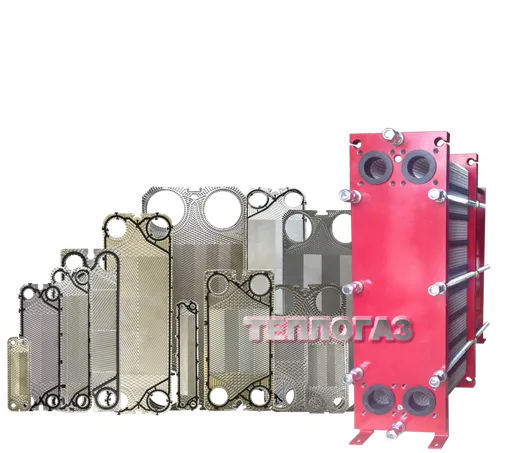

ПЛАСТИНЧАТЫЕ ТЕПЛООБМЕННИКИ TG
ПРОИЗВОДСТВО ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ ИЗ РОССИЙСКИХ КОМПЛЕКТУЮЩИХ
-
- Широкий диапазон предлагаемых теплообменников от 5 кВт до 25 МВт
- Экономичность и простота обслуживания. Теплообменник может быть разобран , промыт и испытан в течении 2-5 часов
- Низкая загрязняемость поверхности теплообмена в следствии высокой турбулентности жидкостей, образуемой рефлением пластин.
- Низкая стоимость, срок окупаемости от 2-5 лет до нескольких месяцов -

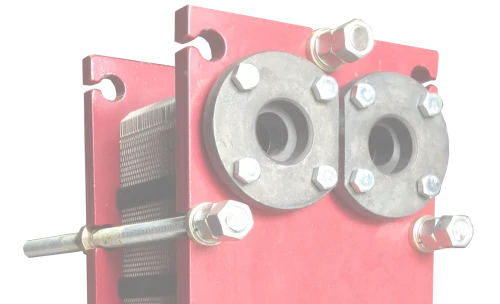

- Использование резиновых фланцев позволяет исключить контакт жидкости с плитой
- Наличие открытых пазов под шпильки позволяет снимать шпильки без полной разборки теплообменника, что облегчает эксплуатацию аппарата. -
- Возможность изготовления теплообменников в специальном исполнении, многоходовых, моноблоков.

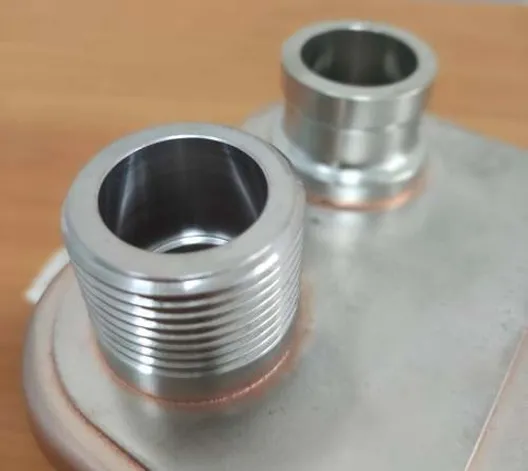

- Штуцера и направляющие изготовлены из нержавеющей стали AISI304.
-

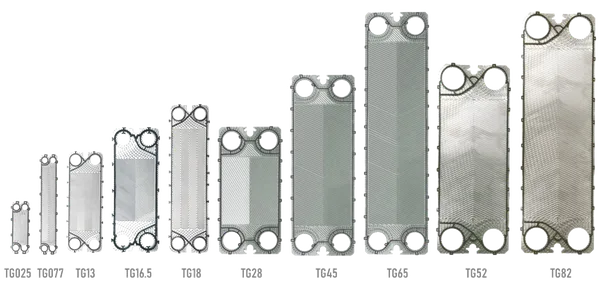

Типоряд пластин TGПодробнее
TG025, TG077 - G 1" , 1¼" , 1½"
TG09, TG12 - Ду50, G2"
TG13, TG18 - Ду 50/65 , G 2"/2½"
TG16.5, TG17, TG32 - Ду 80
TG28, TG45, TG65 - Ду 100/125
TG52, TG82 - Ду 150
TG95, TG116 - Ду200/250 -

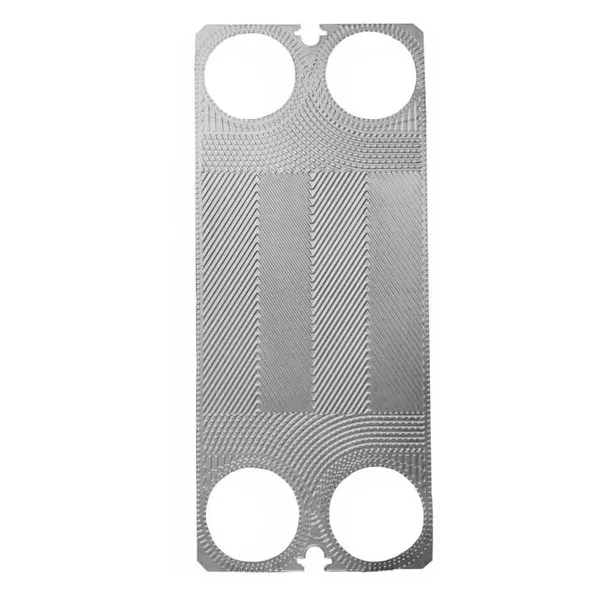

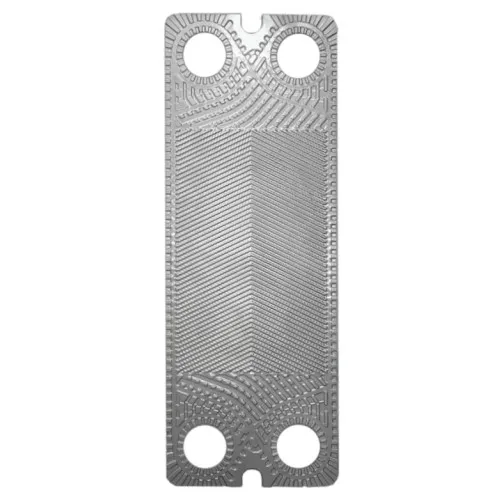

Пластины серии TGМатериал пластин: AISI316, AISI304, AISI321, Titan
Материал уплотнений: EPDM, NBR, FKM
Толщина пластин: 0,4 мм / 0,5 мм / 0,6 мм
Способ крепления уплотнений: Клипсовое (Clip On).
Рабочее давление: до 2,5 МПа
Диапазон рабочих температур: от -30°С до +180°С

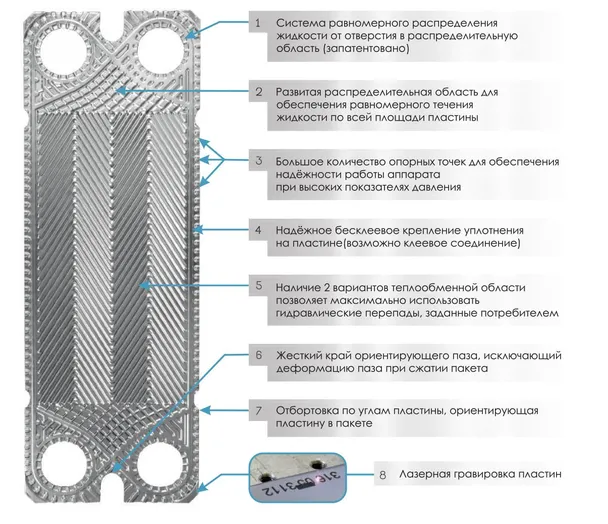

Технические параметры теплопередающих пластин TG соответствуют высоким стандартам энергоэффективности.
Площадь теплообмена пластин TG составляет 74% от общей площади пластины, что позволяет уменьшить габариты и вес теплообменника -

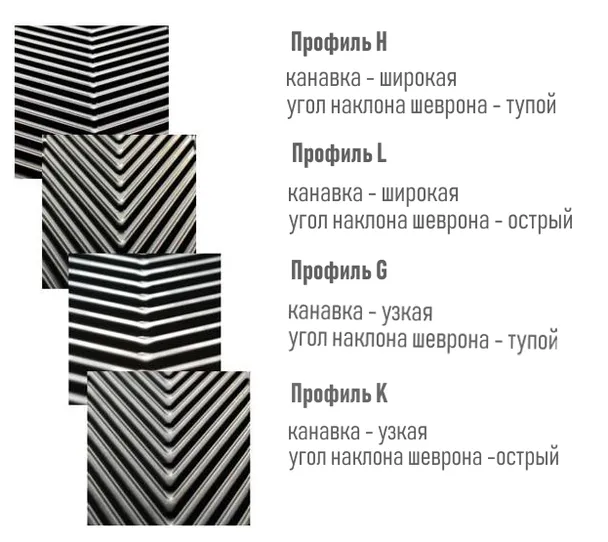

Асимметричные каналыРазличные профили пластины (H, L, G, K) позволяют создать 11 типов каналов в теплообменнике. Используются при подборе теплообменников с разными скоростями потоков в первичном и вторичном контурах. Позволяет оптимизировать количество пластин и уменьшить стоимость теплообменного аппарата.
-

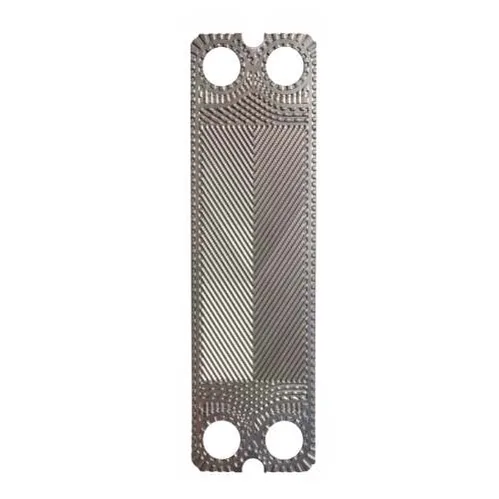

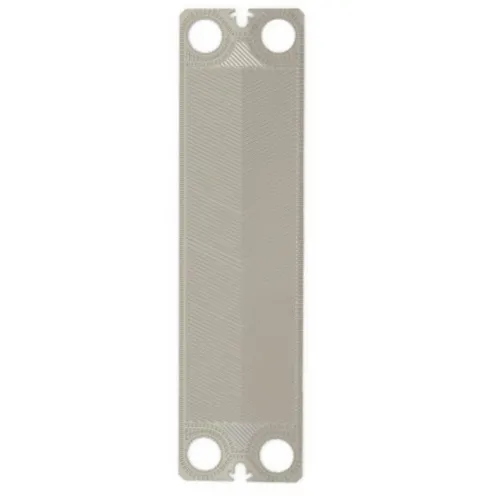

Пластина TG025Mатериал пластины AISI316, AISI304Заказать
Толщина пластины 0,4mm, 0.5mm
Площадь пластины 0,025 m2
Тип Н0000, Н0230, Н1004, Н1234, L1234
Вес 0.14 kg
Габариты 363 x 125 mm -
Пластина TG077Mатериал пластины AISI316, AISI304Заказать
Толщина пластины 0,4mm, 0.5mm
Площадь пластины 0,077 m2
Тип Н0000, Н0230, Н1004, Н1234, L1234
Вес 0.34 kg
Габариты 715 x 125 mm -

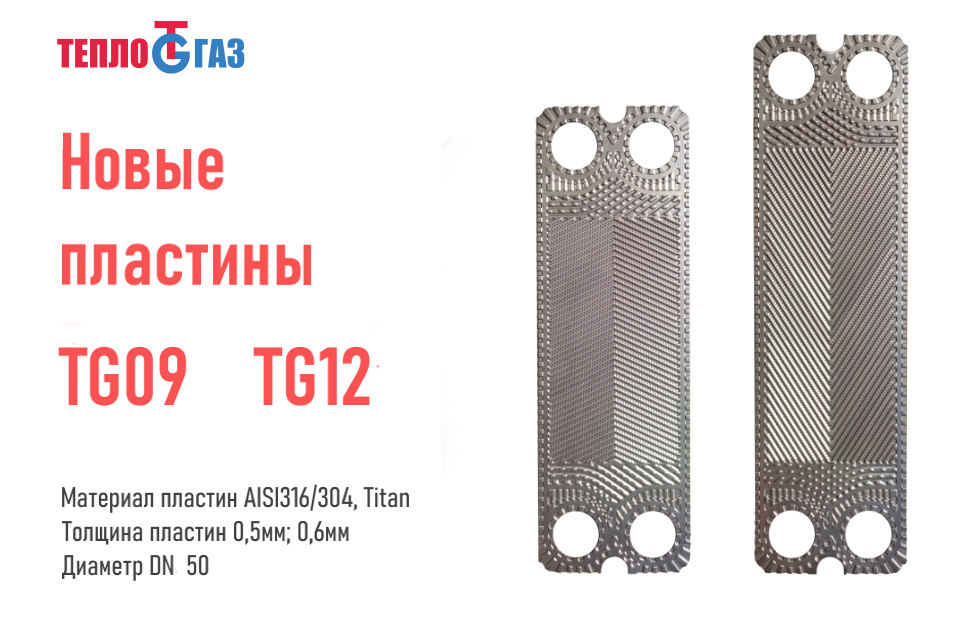

Пластина TG09
ЗаказатьMатериал пластины AISI316, AISI304, Titan
Толщина пластины 0.4mm 0.5mm, 0.6mm
Площадь пластины 0,08 m2
Тип Н0000, Н0230, Н1004, Н1234, L1234
Вес от 0,55 kg
Габариты 600 x 200 mm -
Пластина TG12
ЗаказатьMатериал пластины AISI316, AISI304, Titan
Толщина пластины 0.4mm 0.5mm, 0.6mm
Площадь пластины 0,146 m2
Тип Н0000, Н0230, Н1004, Н1234, L1234
Вес от 0,72 kg
Габариты 900 x 200 mm -
Пластина TG13Mатериал пластины AISI316, AISI304Заказать
Толщина пластины 0,4mm, 0.5mm, 0.6mm
Площадь пластины 0,13 m2
Тип Н0000, Н0230, Н1004, Н1234, L1234
Вес 0.63 kg
Габариты 703 x 250 mm -
Пластина TG18Mатериал пластины AISI316, AISI304Заказать
Толщина пластины 0,4mm, 0.5mm, 0.6mm
Площадь пластины 0,18 m2
Тип Н0000, Н0230, Н1004, Н1234, L1234
Вес 0.86 kg
Габариты 933 x 250 mm -
Пластина TG16.5Mатериал пластины AISI316, AISI304Заказать
Толщина пластины 0.5mm
Площадь пластины 0,165 m2
Тип Н0000, Н0230, Н1004, Н1234, L1234
Вес 0.93 kg
Габариты 832 x 312 mm -
Пластина TG17
ЗаказатьMатериал пластины AISI316, AISI304
Толщина пластины 0.4, 0.5, 0.6mm
Площадь пластины 0,18 m2
Тип Н0000, Н0230, Н1004, Н1234, L1234
Вес 0.93 kg
Габариты 832 x 312 mm -
Пластина TG28Mатериал пластины AISI316, AISI304Заказать
Толщина пластины 0.4mm, 0.5mm, 0.6mm
Площадь пластины 0,28m2
Тип Н0000, Н0230, Н1004, Н1234, L1234
Вес 1.8 kg
Габариты 883 x 444 mm -
Пластина TG45Mатериал пластины AISI316, AISI304Заказать
Толщина пластины 0.4mm, 0.5mm, 0.6mm
Площадь пластины 0,46 m2
Тип Н0000, Н0230, Н1004, Н1234, L1234
Вес 2.73 kg
Габариты 1287 x 444 mm -
Пластина TG65Mатериал пластины AISI316, AISI304Заказать
Толщина пластины 0.4mm, 0.5mm, 0.6mm
Площадь пластины 0,65 m2
Тип Н0000, Н0230, Н1004, Н1234, L1234
Вес 3.67 kg
Габариты 1694 x 444 mm -
Пластина TG52Mатериал пластины AISI316, AISI304Заказать
Толщина пластины 0.4mm, 0.5mm, 0.6mm
Площадь пластины 0,52 m2
Тип Н0000, Н0230, Н1004, Н1234, L1234
Вес 2.44 kg
Габариты 1303 x 545 mm -
Пластина TG82Mатериал пластины AISI316, AISI304Заказать
Толщина пластины 0.4mm, 0.5mm, 0.6mm
Площадь пластины 0,80 m2
Тип Н0000, Н0230, Н1004, Н1234, L1234
Вес 3.48 kg
Габариты 1783 x 545 mm -

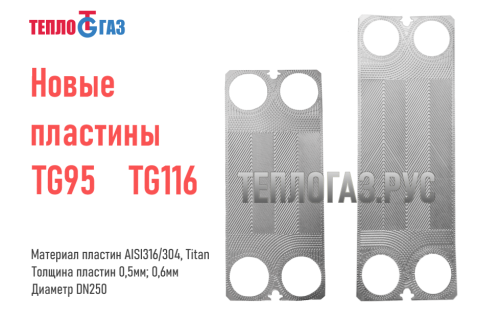

Пластина TG95
ЗаказатьMатериал пластины AISI316, AISI304, Titan
Толщина пластины 0.5mm, 0.6mm
Площадь пластины 0,74 m2
Тип Н0000, Н0230, Н1004, Н1234, L1234
Вес от 3.5 kg
Габариты 1640 x 695 mm -
Пластина TG116
ЗаказатьMатериал пластины AISI316, AISI304, Titan
Толщина пластины 0.5mm, 0.6mm
Площадь пластины 1,01 m2
Тип Н0000, Н0230, Н1004, Н1234, L1234
Вес от 4.5 kg
Габариты 2000 x 695 mm
:format(webp):no_upscale()/s2.siteapi.org/9e62d497ca8743c/img/e2drda5z3c8o08kc0gkkoccokocsgg "Разборные пластинчатые теплообменники TG")
:format(webp):no_upscale()/s2.siteapi.org/9e62d497ca8743c/img/r5ohjhxvtxcw08o0k0sk8gss4ocw8w "Паяные теплообменники ТТ")
:format(webp):no_upscale()/s2.siteapi.org/9e62d497ca8743c/img/6c1sic9oo5c0kcc0cwksgswwc4000k "Трубчатые теплообменники")
-

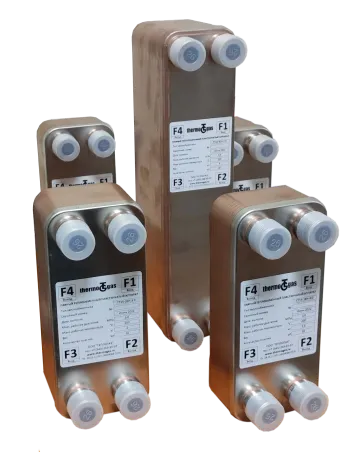

Описание продукцииПаяные пластинчатые теплообменники ТТ изготавливаются из гофрированных с V-образным профилем пластин; для пайки используются разные виды припоя, что отвечает тем условиям, в которых работают теплообменники. Высокое качество паяных пластинчатых теплообменников ТТ гарантирует, что они способны работать в условиях высокого давления и высоких температур.
-
Преимущества- Высокая эффективность при передаче тепла;
- Компактная конструкция / небольшой вес;
- Высокое рабочее давление до 45 бар;
- Устойчивость к высоким температурам до +200°С;
- Устойчивость к коррозии, сталь AISI316;
- Легкий монтаж и обслуживание.
:format(webp)/s2.siteapi.org/9e62d497ca8743c/img/k4pyge8jaaokg0ooooc8c8osgo0go4 "Сервис теплообменников")
:format(webp)/s2.siteapi.org/9e62d497ca8743c/img/mmoailr38nk8gwc0cok8gk0008oosw "Пластины и прокладки к теплообменникам")
-

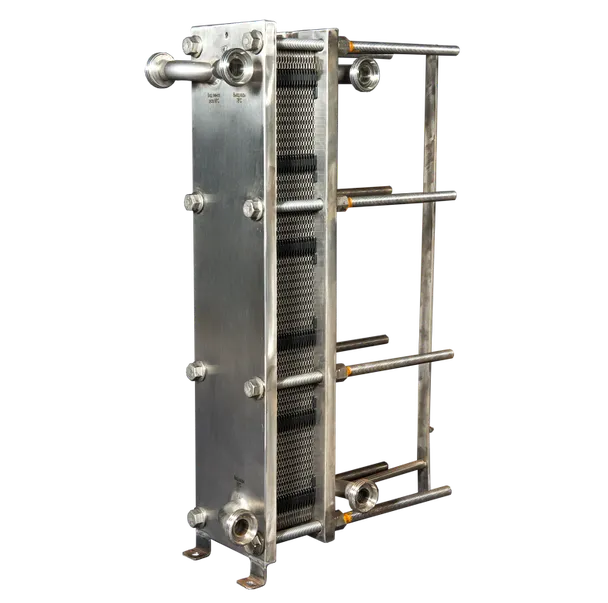

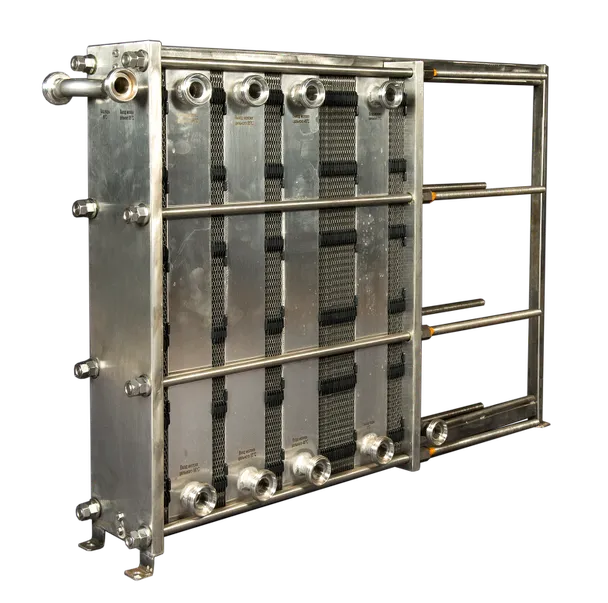

Пищевые пластинчатые теплообменники
ЗаказатьПластинчатые теплообменники находят широкое применение в пищевой промышленности благодаря своей эффективности, компактным размерам и возможности обеспечения высоких стандартов гигиены.
Пищевые пластинчатые теплообменники отличаются от других типов теплообменников тем, что их конструкции и все поверхности, контактирующие с продуктами, выполнены из нержавеющей стали, соответствующей санитарным нормам.
-
Пастеризация и стерилизация
- Пастеризация: Процесс нагрева продукта до температуры 72–85°C для уничтожения патогенных микроорганизмов.
- Стерилизация: Нагрев продукта до более высоких температур (100–150°C) для полного уничтожения всех микроорганизмов.
Пластинчатые теплообменники TG позволяют точно контролировать температуру и время обработки продукта, обеспечивают равномерный нагрев и быстрое охлаждение, что сохраняет вкус и питательные свойства продукта, термическую эффективность и гигиену, необходимые для соответствия нормативным стандартам, сохраняя при этом качество продукции.
-
Охлаждение и нагрев
- Тепловая обработка и охлаждение жидких и пастообразных продуктов для обеспечения безопасности и качества.
- Нагрев и охлаждение масел на этапах рафинации, дезодорации и фракционирования.
Пластинчатые теплообменники позволяют осуществлять быстрый теплообмен, оптимизируя производственные циклы, сохранить вкус, текстуру и питательную ценность пищевых продуктов на протяжении всей стадии обработки.
-
Системы очистки на месте (CiP)
Подготовка горячей воды для CIP-мойки (Clean-in-Place) оборудования является важным этапом в обеспечении эффективной очистки и дезинфекции промышленного оборудования. CIP-мойка используется в пищевой, фармацевтической и других отраслях для очистки внутренних поверхностей оборудования без его разборки. Горячая вода играет ключевую роль в этом процессе, так как она способствует растворению загрязнений, жиров и белков, а также улучшает эффективность моющих и дезинфицирующих средств.

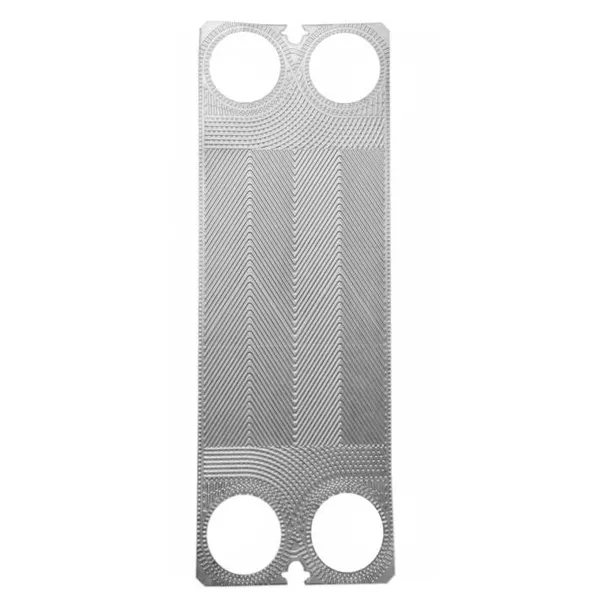

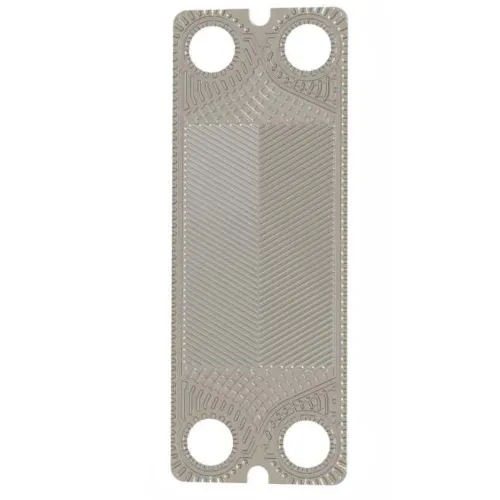

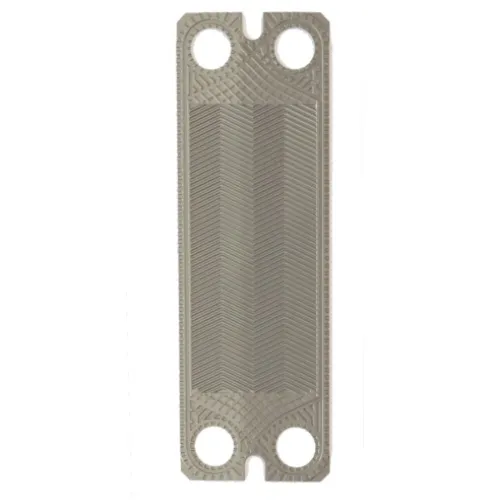

Новая пластина TG17
Запущена в серийное производство пластина TG17
S =0,181м3
Ду80
AISI316/AISI304
0.4mm 0.5mm 0.6mm
Паяные теплообменники ТТ39Q TT62Q TT112Q
Новинка! Фреоновые микроканальные теплообменники с дистрибьютором.
