Конструкци присоединений теплообменников TG

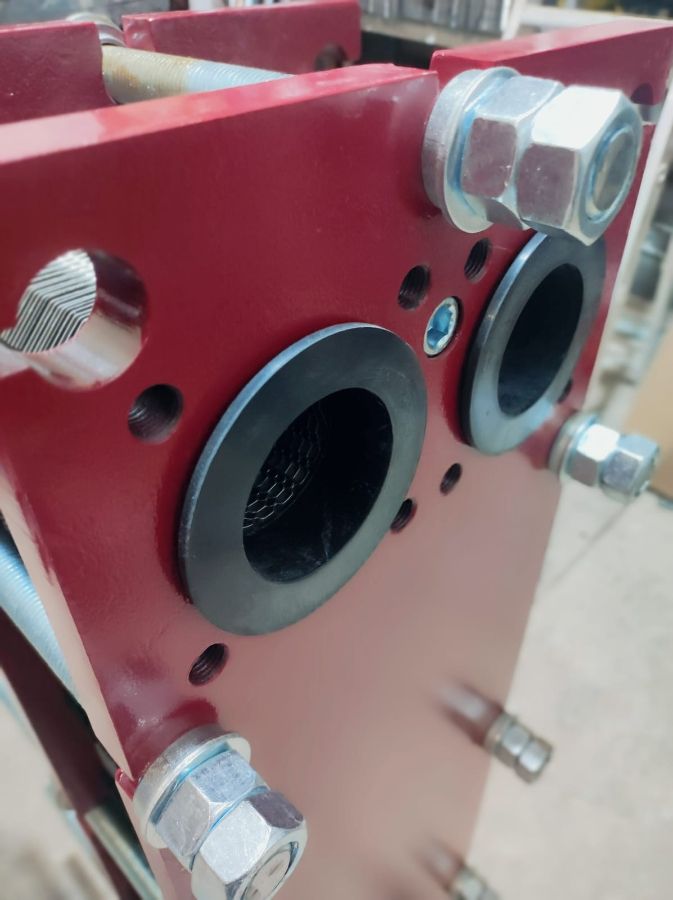

Пластинчатые теплообменники могут иметь два основных варианта соединения: фланцевое или резьбовое. Для фланцевых соединений в теплообменниках серии TG предусмотрена установка резиновой вставки EPDM, либо вставки из нержавеющей стали AISI 304.

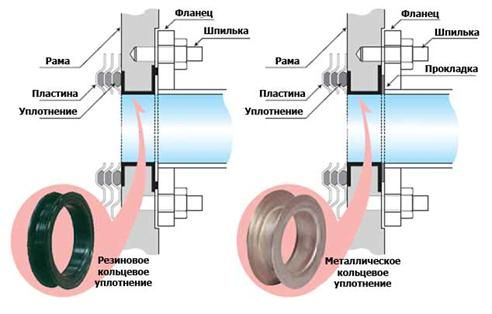

Внутренняя часть корпуса в области присоединений защищена резиновой вставкой и стартовым уплотнением. Прокладка первой пластины соприкасается с круговым кольцом резиновой вставки, либо вставки из нержавеющей стали, так что жидкость, проходящая через корпус, попадает между первыми двумя пластинами, никогда не соприкасаясь с углеродистой сталью. Последняя пластина - глухая, что исключает контакт жидкости с углеродистой сталью, а только с пластинами из нержавеющей стали.
|
Технические характеристики |
|
| Размер вставки: |
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 |
| Ширина: |
25mm, 30mm, 40mm, 50mm, 60mm |
| Материал вставки: |
EPDM(p) / NBR(p) |
| Место установки |
1- станина / 2-плита прижимная |
 |
 |

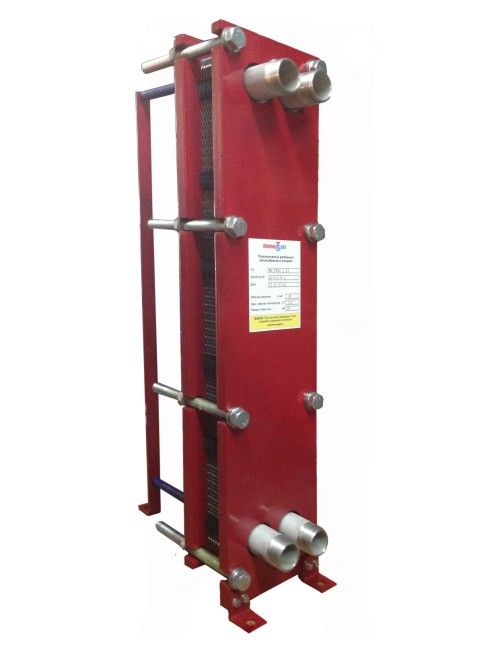

В пластинчатых теплообменниках с резьбовыми соединениями штуцера, изготовленные из нержавеющей стали AISI 304, имеют своего рода ответную часть, которая контактирует с прокладкой и не позволяет жидкости проникнуть между плитой и пластиной. Так что и здесь жидкость, попадающая в теплообменник, контактирует только с нержавеющей сталью и материалами прокладок.
Для подведения греющей и нагреваемой жидкости в теплообменники TG установлены фланцы или штуцера различных видов в зависимости от области применения. Для удобства монтажа и обслуживания порты могут изготавливаться с отводами 90°.
Соединение штуцером DIN 11850
Материал AISI304
DN 20-100
С
Соединение штуцером с трубной резьбой ГОСТ 6357-81
Материал AISI304
Размер штуцера: 1" , 1 ¼", 1 ½", 2", 3"

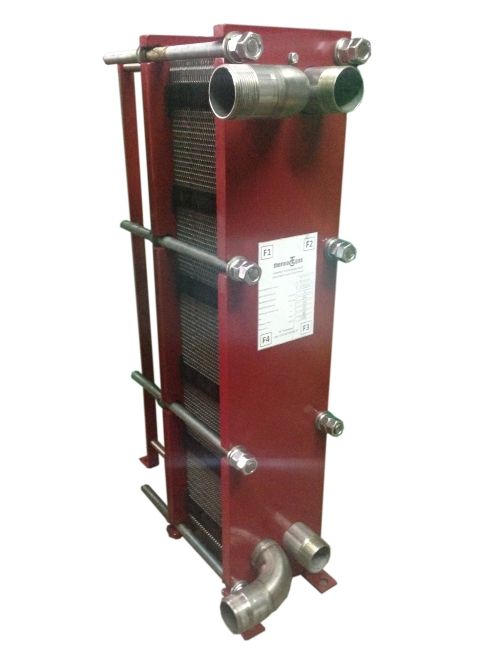

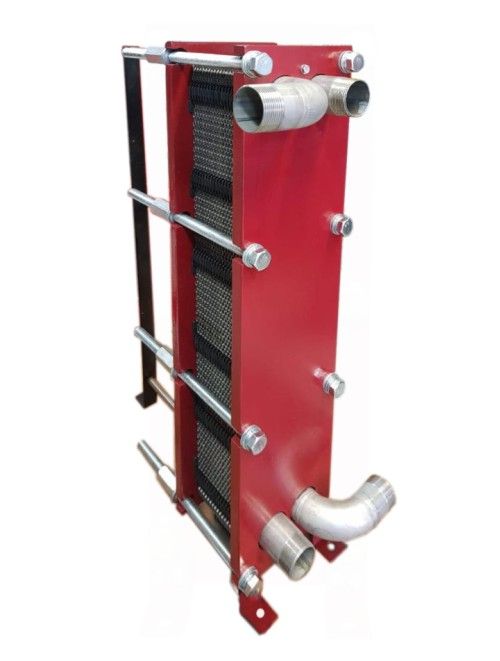

Соединение штуцером с трубной резьбой ГОСТ 6357-81 с отводом 90°
Материал AISI304
Размер штуцера: 1" , 1 ¼", 1 ½", 2", 3".

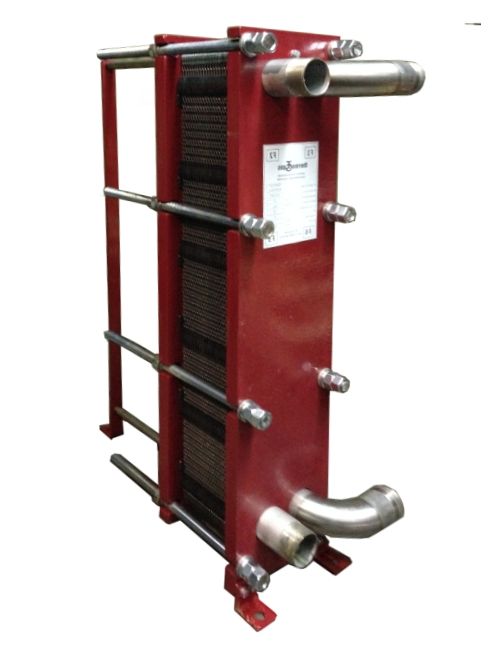

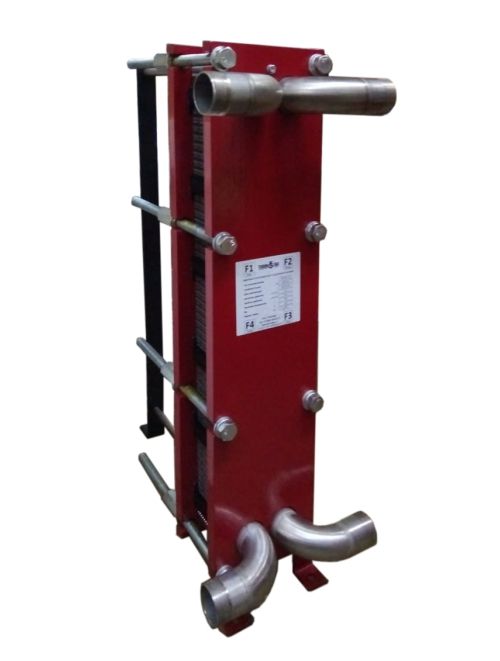

Варианты установки резьбовых штуцеров на теплообменники
 |
 |
 |
 |
 |
