С помощью нашей линейки теплообменников мы можем решать различные проблемы, связанные с промышленными процессами, используя различные материалы пластин и рам и выбирая прокладки в соответствии с требованиями промышленного процесса.
Преимущества пластин TG
- Компактный дизайн
- Высокая термическая эффективность
- Возможность демонтажа для очистки и технического обслуживания
- Подходит для гигиенических и промышленных применений
- Подходит для использования с паром
- Рабочее давление до 25 бар макс. при необходимости
- Серийный выпуск пластин из материала AISI316 AISI304 TITAN, толщиной от 0,4мм до 0,6мм

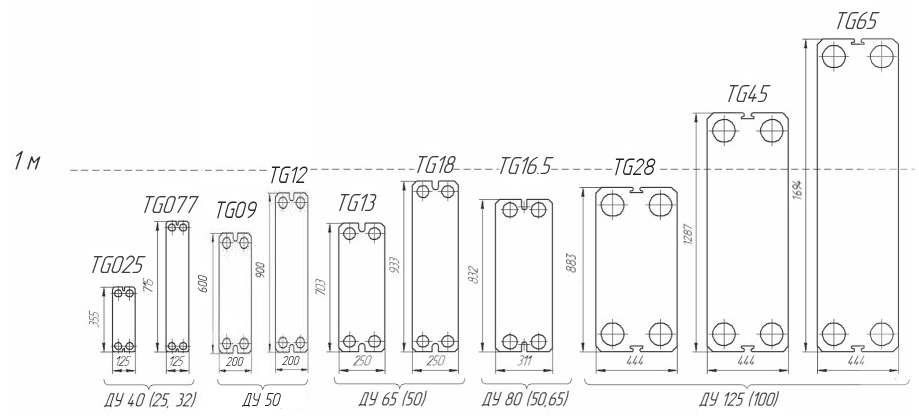

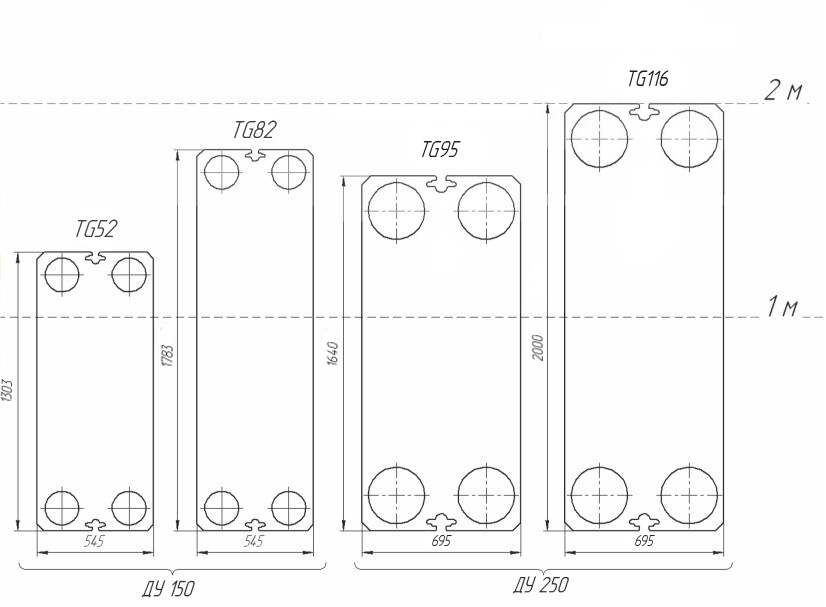

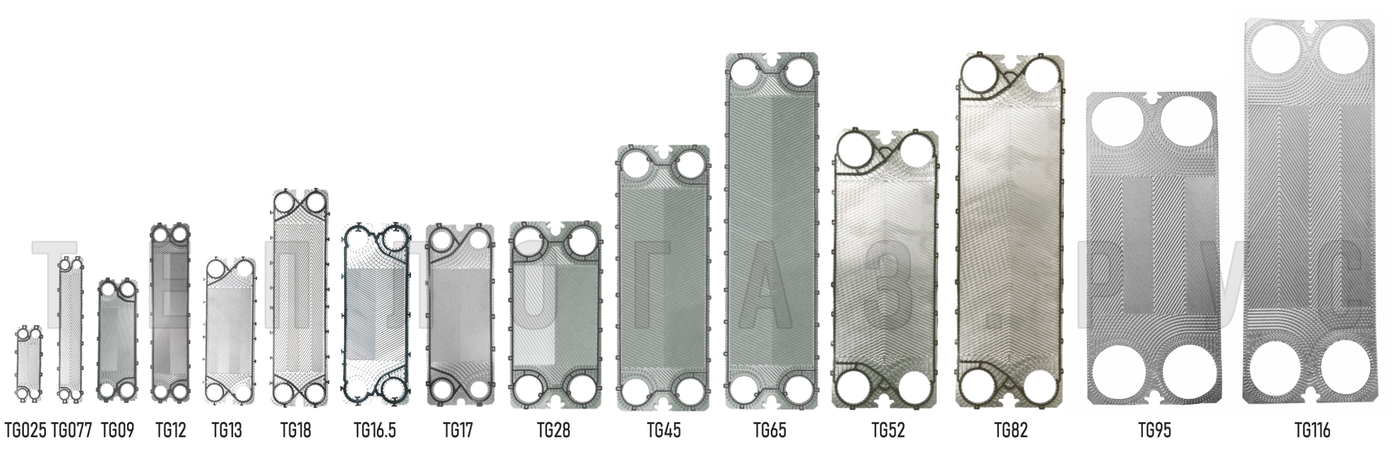

Типоряд пластин серии TG
| Наименование | DN (mm) |
Площадь теплопередачи (m2) |
Высота/Межос. (mm) | Ширина/Межос. (mm) | Толщина (mm) |
| ТG025 | 25/32/40 | 0.025 | 363/288 | 125/60 | 0.4; 0.5 |
| ТG077 | 25/32/40 | 0.077 | 715/640 | 125/60 | 0.4; 0.5 |
| ТG09 | 32/40/50 | 0.081 | 600/500 | 200/100 | 0.4; 0.5 |
| ТИ12 | 32/40/50 | 0.146 | 900/800 | 200/100 | 0.4; 0.5 |
| ТG13 | 50/65 | 0.13 | 703/590 | 250/137 | 0.4; 0.5; 0.6 |
| ТG18 | 50/65 | 0.18 | 933/820 | 250/137 | 0.4; 0.5; 0.6 |
| ТИ16.5 | 80 | 0.165 | 830/690 | 310/170 | 0.5; 0.6 |
| ТG28 | 125 | 0.28 | 883/708 | 444/262 | 0.5; 0.6 |
| ТG45 | 125 | 0.46 | 1287/1112 | 444/262 | 0.5; 0.6 |
| ТG65 | 125 | 0.65 | 1694/1519 | 444/262 | 0.5; 0.6 |
| ТG52 | 150 | 0.52 | 1303/1092 | 545/314 | 0.5; 0.6 |
| ТG82 | 150 | 0.81 | 1783/1572 | 545/314 | 0.5; 0.6 |
| ТG95 | 250 | 0.74 | 1640/1310 | 695/365 | 0.5; 0.6 |
| ТG116 | 250 | 1.0 | 2000/1670 | 695/365 | 0.5; 0.6 |
Типы пластин TG
- Пластины и схемы расположения пластин сконструированы таким образом, чтобы обеспечить высокую тепловую эффективность при низком перепаде давления.
- Доступны две модели H (High) и L (Low) с различными углами прижима, обеспечивающие соответственно высокую / низкую турбулентность потока, в зависимости от выбранного варианта.
- Впускные каналы обеспечивают максимальную прочность в зоне впуска при минимальном количестве точек соприкосновения, уменьшая засорение в зоне распределения потока
Конструкция впуска обеспечивает равномерное распределение жидкостей по поверхности нагрева.
H- и L-пластины означают высокую и низкую эффективность, что относится к достигаемому уровню теплопередачи. Эффективность теплопередачи в пластинчатом теплообменнике фактически является результатом турбулентности жидкостей, зависящей от типа угла шеврона в гофре пластин.

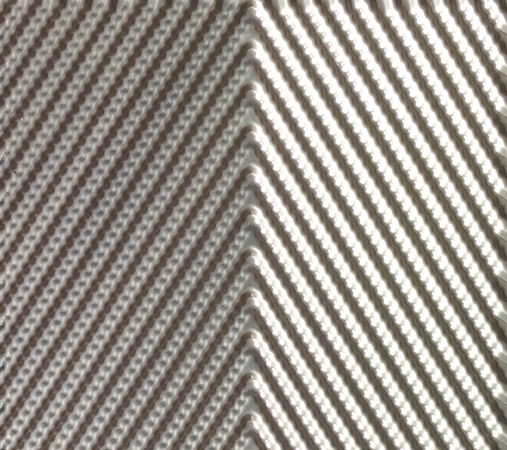

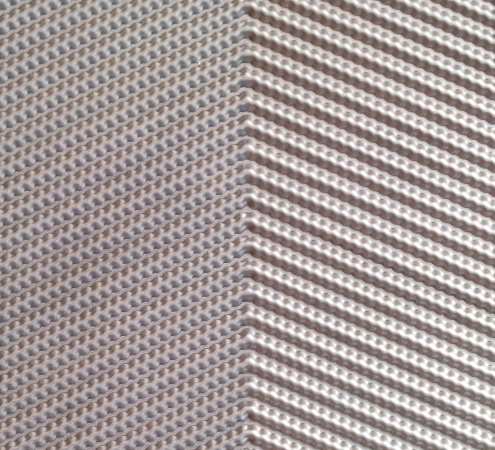

| Тип L (Low) | Tип Н (High) |
 |
 |
Угол шеврона в H-пластинах - тупой, поэтому, когда пластины накладываются друг на друга и поворачиваются на 180°, возникает множество точек контакта, что приводит к очень высокой скорости теплопередачи. Это также увеличивает перепад давления.
Поэтому выпускаются также пластины L, у которых гофры расположены под более острым углом в виде елочки. В результате уменьшается количество точек соприкосновения пластин друг с другом, снижается перепад давления и эффективность теплопередачи.
Пластины L подходят для теплообмена с использованием вязких жидкостей, не требующих очень высоких скоростей теплообмена.
Пластины H подходят для получения высокой эффективности теплообмена при допустимом большом перепаде давления, что позволяет использовать давление рециркуляционного насоса.
Как выбрать H- или L-пластины в теплообменнике? Выбор легко сделать, введя проектные значения в программное обеспечение для расчета теплообменника, такие как максимальный допустимый перепад давления, тип участвующих жидкостей и их температуры на входе/выходе. Затем программное обеспечение определяет тип пластин, часто предлагая правильное сочетание H- и L-пластин для достижения наилучшего компромисса между эффективностью теплопередачи и перепадом давления для конкретного применения.
