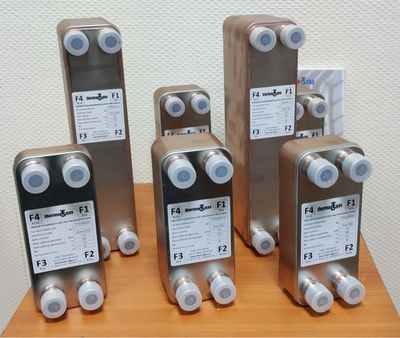

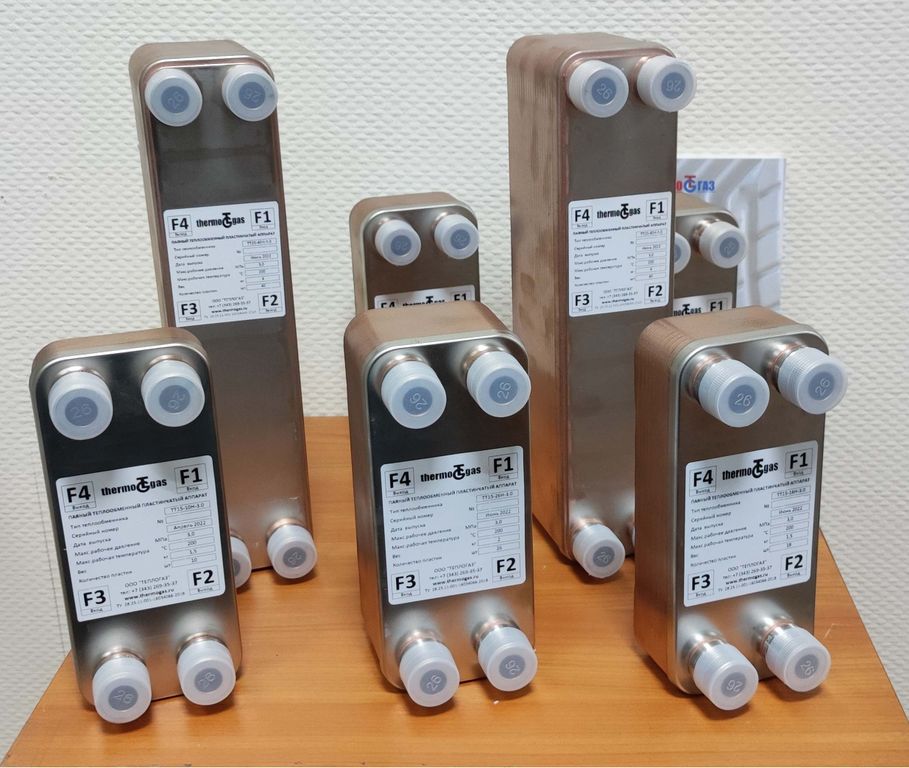

Модель | Рабочее давление, MPa | Испытательное давление, MPa | Рабочие температуры, °C | Min кол-во пластин | Max кол-во пластин | Объём канала, L | Max расход, m3 | Варианты исполнения |
---|---|---|---|---|---|---|---|---|
ТТ-Е12 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 50 | 0,007 | 3 | R |
ТТ14 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | 0,026 | 4,5 | R, RZ, SS, Z |
ТТ15 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | 0,03 | 4,5 | R, RZ, Z |
ТТ18 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | 0,032 | 4,5 | R, RZ, Z |
ТТ20 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | 0,039 | 4,5 | R, RZ, SS, Z |
ТТ-Е22 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | 0,015 | 10 | R |
ТТ25 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | 0,028 | 13 | R, RZ, Z |
ТТ27 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 120 | 0,054 | 13 | C, R, RZ, S, SS, Z |
ТТ30 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | 0,028 | 13 | Q, R, RZ, Z |
ТТ36 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | 0,06 | 4,5 | R, RZ, Z |
ТТ39 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | F1/F2 - 0.047, F3/F4 - 0.041 | 4,5 | Q, R, RZ, Z |
ТТ45 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 60 | F1/F2 - 0.066, F3/F4 - 0.044 | 12 | R, RC |
ТТ50 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 120 | 0,095 | 16 | C, R, RC, RZ, S, SS, Z |
ТТ56 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 120 | 0,113 | 18 | C, R, RC, RZ, S, Z |
ТТ62 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 4 | 120 | 0,085 | 16 | Q, R, RC, RZ |
ТТ95 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 10 | 240 | 0,21 | 51 | C, R, RC, RZ, S, SS, Z |
ТТ112 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 10 | 240 | 0,18 | 47 | Q, R, RC, RZ |
ТТ130 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 10 | 270 | 0,22 | 32 | C, R, RC, RZ, Z |
ТТ190 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 20 | 240 | 0,39 | 110 | C, R, RC, RZ, S, Z |
ТТ450 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 20 | 270 | 0,86 | 200 | C, R, RC, RZ, S, Z |
ТТ520 | 3.0/4.5 | 4.5/6.75 | -50/ +200 | 20 | 270 | 0,98 | 200 | C, R, RC, RZ, S, Z |
Общий объём = объём канала * (n-1), где n — количество пластин.
Материал пластин — нержавеющая сталь AISI 316L.
Материал корпуса и штуцеров — AISI 304.
Пайка пластин — медный припой или нержавеющий припой по запросу.
Скорость 1−5 м/с.

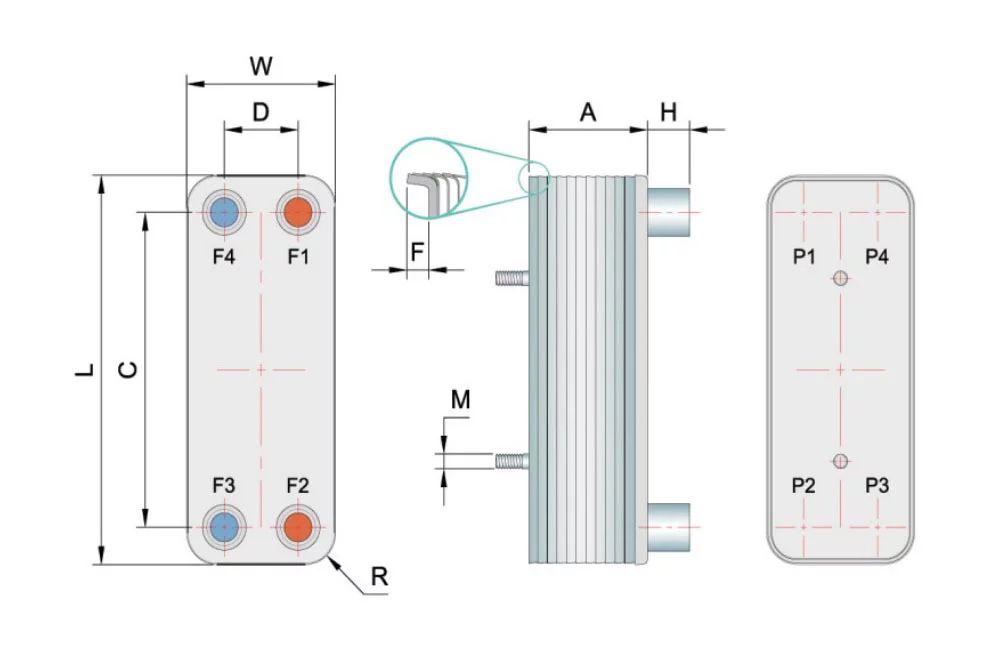

Модель | L, mm | W, mm | C, mm | D, mm | R, mm | A, mm | F, mm | H, mm | M | Масса, кг | Площадь поверхности теплообмена, m2 |
---|---|---|---|---|---|---|---|---|---|---|---|
ТТ-Е12 | 152 | 74 | 120 | 42 | 16 | 8+1,18*n | 4-6 | 20-30 | M8 | 0,4+n*0,02 | 0,012*(n-2) |
ТТ14 | 210 | 74 | 172 | 40 | 16 | 10+2,18*n | 4-6 | 20-30 | M8 | 0,7+n*0,05 | 0,014*(n-2) |
ТТ15 | 195 | 85 | 154 | 42 | 18 | 10+2,18*n | 4-6 | 20-30 | M8 | 0,6+n*0,05 | 0,015*(n-2) |
ТТ18 | 249 | 74 | 214 | 40 | 16 | 10+2,18*n | 4-6 | 20-30 | M8 | 0,8+n*0,05 | 0,018*(n-2) |
ТТ20 | 315 | 74 | 278 | 40 | 16 | 10+2,18*n | 4-6 | 20-30 | M8 | 1,54+n*0,06 | 0,02*(n-2) |
ТТ-Е22 | 310 | 74 | 278 | 42 | 16 | 8+1,18*n | 4-6 | 20-30 | M8 | 0,8+n*0,035 | 0,022*(n-2) |
ТТ25 | 322 | 92 | 270 | 46 | 23 | 9+1,51*n | 4-6 | 20-30 | M8 | 1,2+n*0,07 | 0,025*(n-2) |
ТТ27 | 310 | 111 | 250 | 50 | 28,5 | 3.0: 9+2,21*n, 4.5: 11+2.21*n | 5 | 20-30 | M8 | 2+n*0,09 | 0,027*(n-2) |
ТТ30 | 322 | 92 | 269 | 39 | 23 | 9+1,51*n | 5 | 20-30 | M8 | 1,2+n*0,07 | 0,03*(n-2) |
ТТ36 | 466 | 74 | 432 | 40 | 16 | 10+2,18*n | 4-6 | 20-30 | M8 | 1,3+n*0,1 | 0,036*(n-2) |
ТТ39 | 332 | 121 | 279, F3-293 | 68, F3-75 | 26,5, F3-19,5 | 9+1,57*n | 5 | 20-30 | M8 | 1,5+n*0,1 | 0,039*(n-2) |
ТТ45 | 376 | 119 | 329 | 72 | 23 | 10+1,6*n | 6 | 20-30 | M8 | 1,5+n*0,11 | 0,045*(n-2) |
ТТ50 | 526 | 111 | 466 | 50 | 30 | 3.0: 10+2,31*n, 4.5: 12+2.31*n | 5 | 20-30 | M8 | 2,5+n*0,2 | 0,052*(n-2) |
ТТ56 | 504 | 124 | 444 | 64 | 29 | 3.0: 9+2,21*n, 4.5: 11+2.21*n | 5 | 20-30 | M8 | 2,5+n*0,16 | 0,056*(n-2) |
ТТ62 | 526 | 119 | 470 | 63 | 28 | 10+1,85*n | 6 | 20-30 | M8 | 2,5+n*0,16 | 0,062*(n-2) |
ТТ95 | 616 | 191 | 519 | 92 | 48,5 | 3.0: 12+2,51*n, 4.5: 14+2.51*n | 6 | 30-40 | M8 | 6+n*0,4 | 0,095*(n-2) |
ТТ112 | 615 | 190 | 519 | 92 | 48 | 3.0: 12+2,11*n, 4.5: 14+2.11*n | 6 | 30-40 | M8 | 6+n*0,4 | 0,112*(n-2) |
ТТ130 | 529 | 247 | 456 | 174 | 36,5 | 12+2,31*n | 6 | 30-40 | M8 | 13+n*0,4 | 0,13*(n-2) |
ТТ190 | 695 | 307 | 567 | 179 | 55 | 14+2,61*n | 6 | 30-52 | M12 | 13+n*0,7 | 0,19*(n-2) |
ТТ450 | 1200 | 420 | 1000 | 220 | 100 | 16+2,68*n | 6 | 30-54 | M16 | 33+n*1.5 | 0,45*(n-2) |
ТТ520 | 1300 | 420 | 1100 | 220 | 100 | 16+2.62*n | 6 | 30-54 | M16 | 35+n*1.6 | 0,52*(n-2) |
N — количество пластин.
Типы канала — H, L, M для сред различной вязкости.
Масса включает присоединения и не включает аксессуары (опоры, такелажные петли).
Пластины корпуса для моделей ТТ14, ТТ15, ТТ20 могут быть как гладкими, так и рифлёными.
Резьбовые присоединенияСоответствует ISO стандартам.
Цилиндрическая или конусная резьба.
Уточняйте размеры и тип резьбы при заказе.Резьбовое соединение PT/NPT/GB
Модель | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" |
---|---|---|---|---|---|---|---|---|
ТТ-Е12 | ⌾ | |||||||
ТТ-Е22 | ⌾ | |||||||
ТТ14 | ⌾ | ⌾ | ||||||
ТТ15 | ⌾ | ⌾ | ||||||
ТТ18 | ⌾ | ⌾ | ||||||
ТТ20 | ⌾ | ⌾ | ||||||
ТТ36 | ⌾ | ⌾ | ||||||
ТТ25 | ⌾ | ⌾ | ⌾ | ⌾ | ||||
ТТ27 | ⌾ | ⌾ | ⌾ | ⌾ | ||||
ТТ39 | ⌾ | ⌾ | ⌾ | ⌾ | ||||
ТТ45 | ⌾ | ⌾ | ⌾ | ⌾ | ||||
ТТ50 | ⌾ | ⌾ | ⌾ | ⌾ | ||||
ТТ56 | ⌾ | ⌾ | ⌾ | ⌾ | ||||
ТТ62 | ⌾ | ⌾ | ⌾ | ⌾ | ||||
ТТ95 | ○ | ⌾ | ⌾ | ⌾ | ⌾ | ⌾ | ⌾ | |
ТТ112 | ○ | ⌾ | ⌾ | ⌾ | ⌾ | ⌾ | ⌾ | |
ТТ130 | ○ | ⌾ | ⌾ | ⌾ | ⌾ | ⌾ | ⌾ | |
ТТ190 | ○ | ⌾ | ⌾ | ⌾ | ⌾ | ⌾ | ⌾ | ⌾ |
⌾ - внешняя/внутренняя резьба PT/NPT/GB
○ - внутренняя резьба
● - внешняя резьбаРезьбовое соединение/Фланцевое
Модель | 1 1/2" | 2" | 2 1/2" | 3" | 3 1/2" | 4" |
---|---|---|---|---|---|---|
ТТ450 | ⌾ | ⌾/♦ | ⌾/♦ | ⌾/♦ | ⌾/♦ | ⌾/♦ |
ТТ520 | ⌾ | ⌾/♦ | ⌾/♦ | ⌾/♦ | ⌾/♦ | ⌾/♦ |
⌾ - резьбовое соединение
♦ - фланцевое соединение
Нержавеющая сталь AISI 304. Для соединения с медной трубой.Соединение пайкой
Модель | ∅6.6 мм | ∅9.8 мм | ∅12.8 мм | ∅16.15 мм | ∅19.25 мм | ∅22.3 мм | ∅22.35 мм | ∅28.7 мм | ∅35.25 мм | ∅41.56 мм | ∅54.3 мм |
---|---|---|---|---|---|---|---|---|---|---|---|
ТТ-Е12 | △ | △ | △ | ||||||||
ТТ-Е22 | △ | △ | △ | ||||||||
ТТ14 | △ | △ | △ | △ | △ | ||||||
ТТ15 | △ | △ | △ | △ | △ | ||||||
ТТ18 | △ | △ | △ | △ | △ | ||||||
ТТ20 | △ | △ | △ | △ | △ | ||||||
ТТ36 | △ | △ | △ | △ | △ | ||||||
ТТ25 | △ | △ | △ | △ | △ | △ | △ | △ | |||
ТТ27 | △ | △ | △ | △ | △ | △ | △ | △ | |||
ТТ39 | △ | △ | △ | △ | △ | △ | △ | △ | |||
ТТ45 | △ | △ | △ | △ | △ | △ | △ | △ | |||
ТТ50 | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||
ТТ56 | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||
ТТ62 | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||
ТТ95 | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
ТТ112 | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
ТТ130 | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
ТТ190 | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
△ - пайкаСоединение пайкой
Модель | 2 1/8" | 2 3/8" | 2 5/8" | 3 1/8" | 3 3/8" | 4" |
---|---|---|---|---|---|---|
ТТ450 | △ | △ | △ | △ | △ | △ |
ТТ520 | △ | △ | △ | △ | △ | △ |
△ - пайкаМетод пайки:
1. Очистите соединяемые поверхности.
2. Используйте флюс.
3. Вставьте медную трубу в штуцер.
4. Используйте припой с содержанием серебра не менее 45%.
5. Температура пайки не более 450 °C, перегрев может нарушить герметичность.
Используйте мокрую ветошь для предотвращения перегрева.

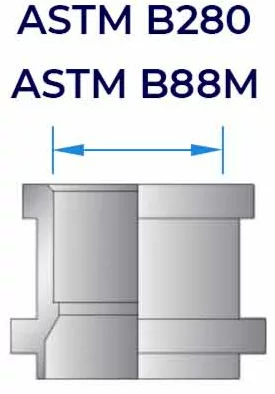

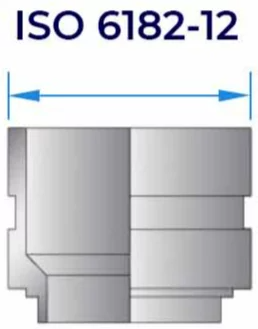

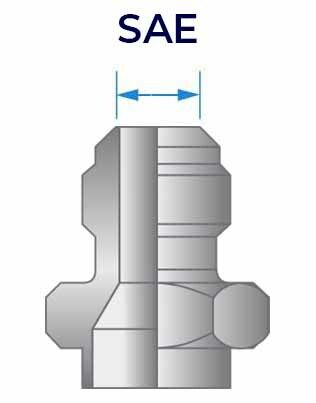

Быстросъёмное (грувлок/виктуалик). Размеры и тип согласовываются при заказе.Соединение под вальцовку
Модели ТТ-14R и ТТ-20R с соединениями под вальцовку в наличии на складе в РФ. Для других моделей по запросу.
Смотреть чертеж. *Наличие соединений зависит от фактической модели и рабочих условий.
Пластинчатые теплообменники - это оборудование, предназначенное для терморегулирования промышленных процессов, включающее в себя целую линейку различных продуктов с различными техническими решениями. Вся линейка теплообменников TG разработана таким образом, чтобы обеспечить максимальную эффективность передачи тепла от пара или от одной жидкости к другой.
Наша компания поставляет стандартные пластинчатые теплообменники, а также индивидуальные решения по теплопередаче для любых задач. Широкая линейка пластинчатых теплообменников TG позволяет создать оптимальное техническое решение для любой возможной задачи.
Выбор материалов пластинчатого теплообменника очень важен для обеспечения максимальной тепловой эффективности и строго зависит от типа производственного процесса, типа жидкости, с которой он работает, и диапазона температур, через которые он проходит. Соединения от Ø25 до Ø250 мм, обеспечивающие диапазон расхода жидкости от 50 л/час до 1000 м3/час. Уникальные конструкции впускных отверстий и пластин обеспечивают высокую тепловую эффективность и теплопередачу при любом перепаде давления.
С помощью нашей линейки теплообменников мы можем решать различные проблемы, связанные с промышленными процессами, используя различные материалы пластин и рам и выбирая прокладки в соответствии с требованиями промышленного процесса.
от DN25 до DN250
расход от 0,05 m3/h до 1000m3/h
Теплообменники часто используются на промышленных объектах, работающих в обычных условиях давления и температурном диапазоне, требующих контроля и терморегулирования. В зависимости от этих факторов подходит тот или иной теплообменник.
До 25 бар с уплотнениями
До 40 бар, пайка
--50°/+200° (паяный)
+180° (с уплотнениями)
H- и L-пластины означают высокую и низкую эффективность, что относится к достигаемому уровню теплопередачи. Эффективность теплопередачи в пластинчатом теплообменнике фактически является результатом турбулентности жидкостей, зависящей от типа угла шеврона в гофре пластин.
Тип L (Low) | Tип Н (High) |
Угол шеврона в H-пластинах - тупой, поэтому, когда пластины накладываются друг на друга и поворачиваются на 180°, возникает множество точек контакта, что приводит к очень высокой скорости теплопередачи. Это также увеличивает перепад давления.
Поэтому выпускаются также пластины L, у которых гофры расположены под более острым углом в виде елочки. В результате уменьшается количество точек соприкосновения пластин друг с другом, снижается перепад давления и эффективность теплопередачи.
Пластины L подходят для теплообмена с использованием вязких жидкостей, не требующих очень высоких скоростей теплообмена.
Пластины H подходят для получения высокой эффективности теплообмена при допустимом большом перепаде давления, что позволяет использовать давление рециркуляционного насоса.
Как выбрать H- или L-пластины в теплообменнике? Выбор легко сделать, введя проектные значения в программное обеспечение для расчета теплообменника, такие как максимальный допустимый перепад давления, тип участвующих жидкостей и их температуры на входе/выходе. Затем программное обеспечение определяет тип пластин, часто предлагая правильное сочетание H- и L-пластин для достижения наилучшего компромисса между эффективностью теплопередачи и перепадом давления для конкретного применения.
Каталог пластин TG
