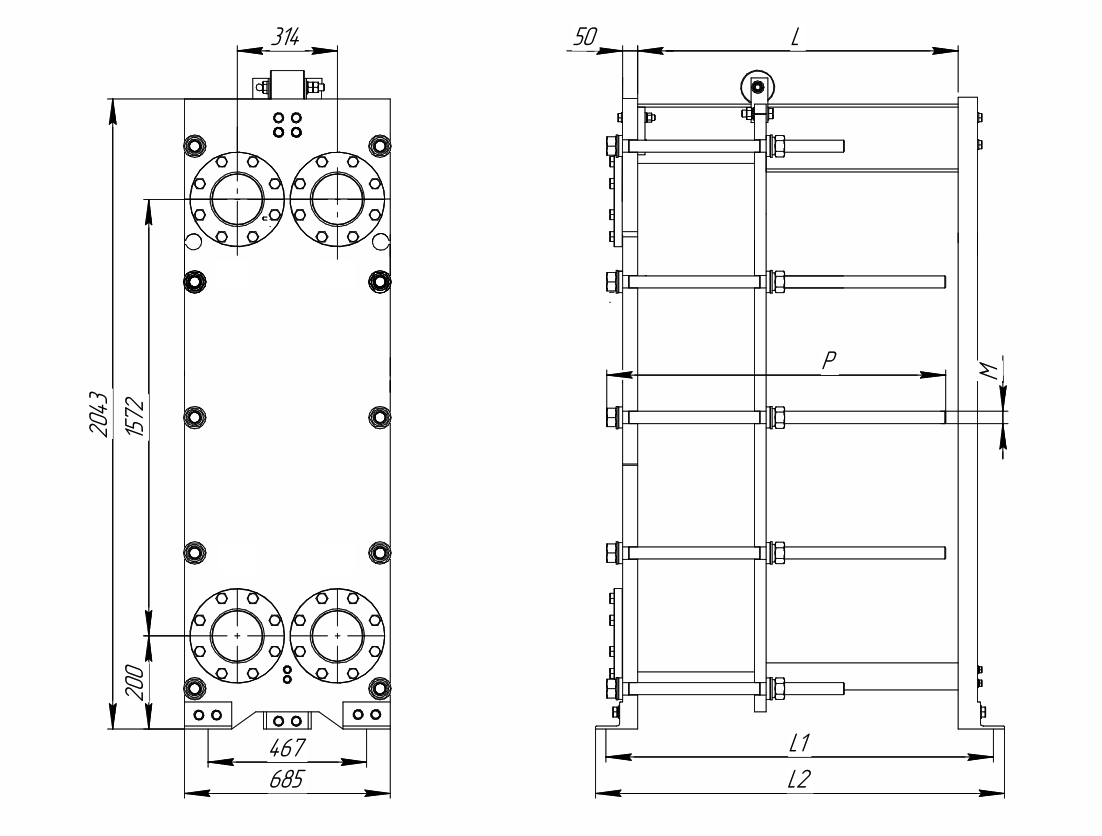

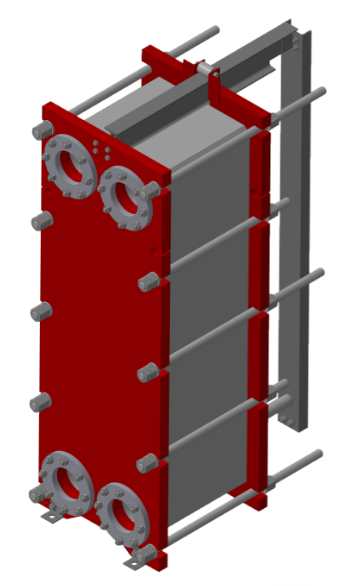

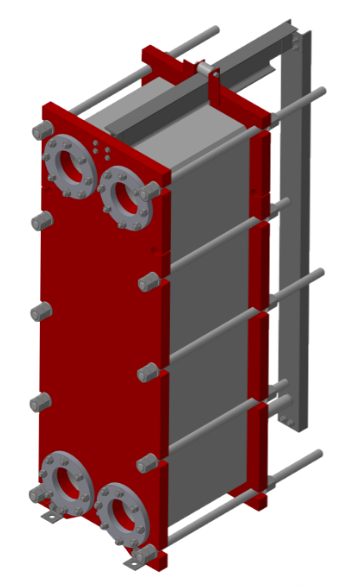

Теплообменник TG82

Пластинчатые теплообменники - это оборудование, предназначенное для терморегулирования промышленных процессов, включающее в себя целую линейку различных продуктов с различными техническими решениями. Вся линейка теплообменников TG разработана таким образом, чтобы обеспечить максимальную эффективность передачи тепла от пара или от одной жидкости к другой.

Наша компания поставляет стандартные пластинчатые теплообменники, а также индивидуальные решения по теплопередаче для любых задач. Широкая линейка пластинчатых теплообменников TG позволяет создать оптимальное техническое решение для любой возможной задачи.

Выбор материалов пластинчатого теплообменника очень важен для обеспечения максимальной тепловой эффективности и строго зависит от типа производственного процесса, типа жидкости, с которой он работает, и диапазона температур, через которые он проходит. Соединения от Ø25 до Ø250 мм, обеспечивающие диапазон расхода жидкости от 50 л/час до 1000 м3/час. Уникальные конструкции впускных отверстий и пластин обеспечивают высокую тепловую эффективность и теплопередачу при любом перепаде давления.

Наш ассортимент продукции включает в себя:

• пластинчатые разборные теплообменники
• пластинчатые разборные теплообменники в санитарном исполнении
• медные или никелевые паяные теплообменники
• кожухотрубчатые теплообменники



С помощью нашей линейки теплообменников мы можем решать различные проблемы, связанные с промышленными процессами, используя различные материалы пластин и рам и выбирая прокладки в соответствии с требованиями промышленного процесса.

Материал пластин

• AISI 304
• AISI 316
• Титан


Материал  уплотнений

• NBR
• EPDM
• FKM


Размер портов

от DN25 до DN250
расход от 0,05 m3/h до 1000m3/h

Теплообменники часто используются на промышленных объектах, работающих в обычных условиях давления и температурном диапазоне, требующих контроля и терморегулирования. В зависимости от этих факторов подходит тот или иной теплообменник.

Давление

До 25 бар с уплотнениями
До 40 бар, пайка

Температура

--50°/+200° (паяный)
+180° (с уплотнениями)

Преимущества пластин TG

• Пластины и схемы расположения пластин сконструированы таким образом, чтобы обеспечить высокую тепловую эффективность при низком перепаде давления.
• Доступны две модели H (High) и L (Low) с различными углами прижима, обеспечивающие соответственно высокую / низкую турбулентность потока, в зависимости от выбранного варианта.
• Впускные каналы обеспечивают максимальную прочность в зоне впуска при минимальном количестве точек соприкосновения, уменьшая засорение в зоне распределения потока
  Конструкция впуска обеспечивает равномерное распределение жидкостей по поверхности нагрева.

Типоряд пластин СерииTG

H- и L-пластины означают высокую и низкую эффективность, что относится к достигаемому уровню теплопередачи. Эффективность теплопередачи в пластинчатом теплообменнике фактически является результатом турбулентности жидкостей, зависящей от типа угла шеврона в гофре пластин.

Тип L (Low)	Tип Н (High)

Угол шеврона в H-пластинах - тупой, поэтому, когда пластины накладываются друг на друга и поворачиваются на 180°, возникает множество точек контакта, что приводит к очень высокой скорости теплопередачи. Это также увеличивает перепад давления.

Поэтому выпускаются также пластины L, у которых гофры расположены под более острым углом в виде елочки. В результате уменьшается количество точек соприкосновения пластин друг с другом, снижается перепад давления и эффективность теплопередачи.

Пластины L подходят для теплообмена с использованием вязких жидкостей, не требующих очень высоких скоростей теплообмена.
Пластины H подходят для получения высокой эффективности теплообмена при допустимом большом перепаде давления, что позволяет использовать давление рециркуляционного насоса.

Как выбрать H- или L-пластины в теплообменнике? Выбор легко сделать, введя проектные значения в программное обеспечение для расчета теплообменника, такие как максимальный допустимый перепад давления, тип участвующих жидкостей и их температуры на входе/выходе. Затем программное обеспечение определяет тип пластин, часто предлагая правильное сочетание H- и L-пластин для достижения наилучшего компромисса между эффективностью теплопередачи и перепадом давления для конкретного применения.
