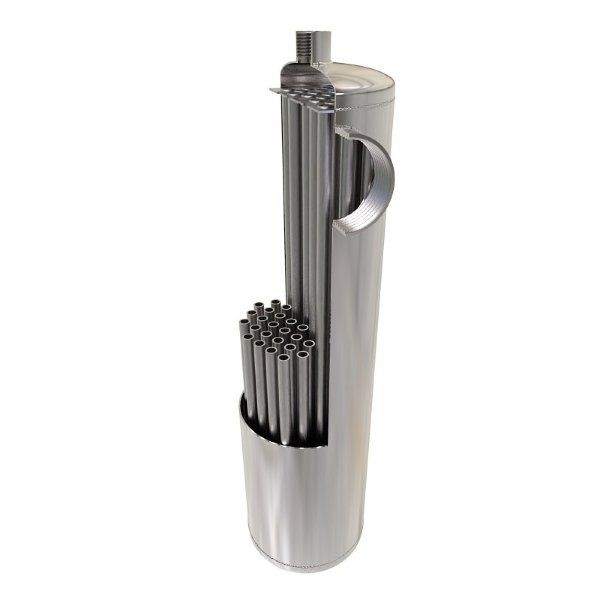

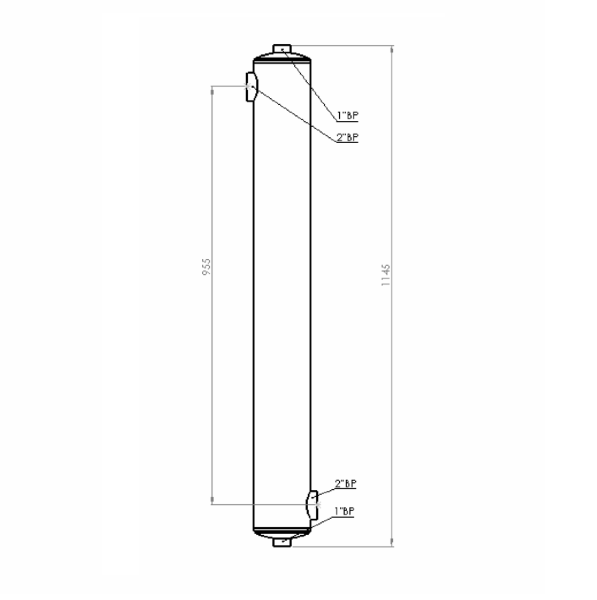

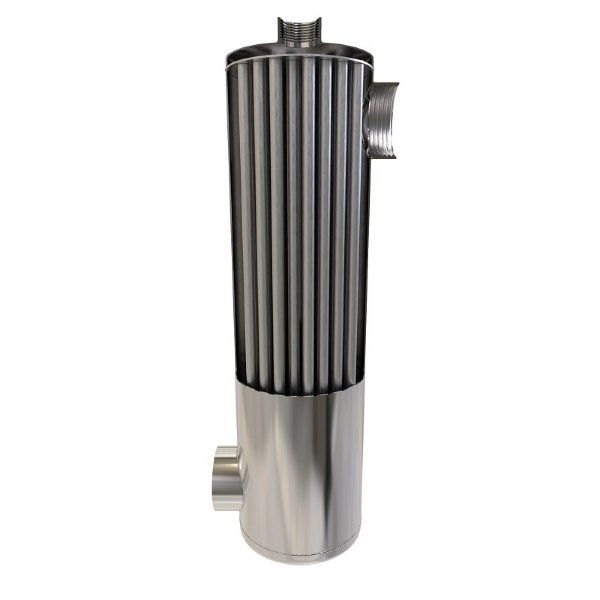

Теплообменник 120 кВт

С помощью нашей линейки теплообменников мы можем решать различные проблемы, связанные с промышленными процессами, используя различные материалы пластин и рам и выбирая прокладки в соответствии с требованиями промышленного процесса.

Преимущества пластин TG

• Компактный дизайн
• Высокая термическая эффективность
• Возможность демонтажа для очистки и технического обслуживания
• Подходит для гигиенических и промышленных применений
• Подходит для использования с паром
• Рабочее давление до 25 бар макс. при необходимости

• Серийный выпуск пластин из материала AISI316 AISI304 TITAN, толщиной от 0,4мм до 0,6мм

Типоряд пластин серии TG

Типы пластин TG

• Пластины и схемы расположения пластин сконструированы таким образом, чтобы обеспечить высокую тепловую эффективность при низком перепаде давления.
• Доступны две модели H (High) и L (Low) с различными углами прижима, обеспечивающие соответственно высокую / низкую турбулентность потока, в зависимости от выбранного варианта.
• Впускные каналы обеспечивают максимальную прочность в зоне впуска при минимальном количестве точек соприкосновения, уменьшая засорение в зоне распределения потока
  Конструкция впуска обеспечивает равномерное распределение жидкостей по поверхности нагрева.

H- и L-пластины означают высокую и низкую эффективность, что относится к достигаемому уровню теплопередачи. Эффективность теплопередачи в пластинчатом теплообменнике фактически является результатом турбулентности жидкостей, зависящей от типа угла шеврона в гофре пластин.

Тип L (Low)	Tип Н (High)

Угол шеврона в H-пластинах - тупой, поэтому, когда пластины накладываются друг на друга и поворачиваются на 180°, возникает множество точек контакта, что приводит к очень высокой скорости теплопередачи. Это также увеличивает перепад давления.

Поэтому выпускаются также пластины L, у которых гофры расположены под более острым углом в виде елочки. В результате уменьшается количество точек соприкосновения пластин друг с другом, снижается перепад давления и эффективность теплопередачи.

Пластины L подходят для теплообмена с использованием вязких жидкостей, не требующих очень высоких скоростей теплообмена.
Пластины H подходят для получения высокой эффективности теплообмена при допустимом большом перепаде давления, что позволяет использовать давление рециркуляционного насоса.

Как выбрать H- или L-пластины в теплообменнике? Выбор легко сделать, введя проектные значения в программное обеспечение для расчета теплообменника, такие как максимальный допустимый перепад давления, тип участвующих жидкостей и их температуры на входе/выходе. Затем программное обеспечение определяет тип пластин, часто предлагая правильное сочетание H- и L-пластин для достижения наилучшего компромисса между эффективностью теплопередачи и перепадом давления для конкретного применения.
